選擇組

您可以於模型中加入所選擇的項次，並將所選擇的範圍儲存為選擇組。

在組合件中，當您按一下儲存選擇時只會顯示組合件的選擇組。 在零件中，只會顯示零件的選擇組。 若要檢視選擇組，請在 FeatureManager(特徵管理員) 設計樹狀結構中，展開選擇組 。

自動顯示選擇組 資料夾功能是在工具 > 選項 > 系統選項 > FeatureManager (特徵管理員) 中啟用，位於隱藏/顯示樹狀結構項次下。

您可以將所選擇的項次從 FeatureManager (特徵管理員)，或從選擇組拖曳至另一個選擇組。 您無法將項目從組合件選擇組拖曳至零件選擇組。

產生或加入至選擇組

要產生或加入至選擇組：

  1. 開啟模型，在 FeatureManager(特徵管理員) 設計樹狀結構或圖面中選擇多個項目。

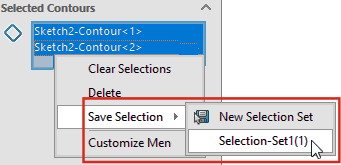

    在 PropertyManager 的群組方塊中，您可以選擇圖元，按一下滑鼠右鍵，並將其儲存至選擇組。

  2. 以滑鼠右鍵按一下選擇，並按一下儲存選擇。
    • 若要將項目加入新組合，請按一下新增選擇組 。
    • 若要將項目加入現有的組合，請按一下選擇組 #(##)，其中 # 表示產生順序，而 ## 表示組合中的項目數。

      選擇組旁的核取方塊表示所選項目為選擇組成員。

    • 您可以為選擇組加入備註，這些備註會顯示在 FeatureManager(特徵管理員)® 設計樹狀結構的備註資料夾中。

  3. 在 FeatureManager (特徵管理員) 中，展開選擇組 以顯示選擇組。

更新選擇組中的圖元

若要更新選擇組中的圖元：

  1. 在 FeatureManager(特徵管理員) 設計樹狀結構中，選擇選擇組 下方的選擇組。
  2. 在 FeatureManager(特徵管理員) 設計樹狀結構或圖面中，使用 CTRL + 選擇或清除強調顯示的項目。
  3. 繼續按住 CTRL 並以滑鼠右鍵按一下所選項目，然後按一下更新選擇組。
    所選項目即會加入選擇組中。

移除選擇和選擇組

您可以從選擇組中移除個別的選擇，或從選擇組資料夾中移除整個選擇組。

要從選擇組中移除選擇：

  1. 在 FeatureManager (特徵管理員) 設計樹狀結構中，展開選擇組 和您想要修改的選擇組。
  2. 用滑鼠右鍵按一下選擇以移除，然後按一下從選擇組移除。

要從選擇組 資料夾移除選擇組：

  1. 展開選擇組 。
  2. 用滑鼠右鍵按一下選擇組並按一下移除選擇組。
