設計表格中使用的尺寸、特徵、零組件和模型組態名稱必須與模型中的名稱相符。如要保證完全相符，您可以從屬性對話方塊複製和貼上所選項次的名稱。
如需有效參數及相關值的清單，請參閱設計表格參數摘要。
當您在 SOLIDWORKS 中使用設計表格時，正確地將表格格式化是相當重要的。
複製和貼上尺寸、特徵、零組件、或模型組態名稱︰
- 執行下列操作之一：
- 按一下一個尺寸。
- 用滑鼠右鍵按一下特徵，然後按一下特徵屬性。
- 用滑鼠右鍵按一下零組件，然後按一下零組件屬性。
- 在對話方塊或 PropertyManager 中，複製項目名稱。 針對零組件，請複製完整名稱。
- 將名稱貼上至適當的欄表頭儲存格中。
|
參數規格說明：
|
- 欄表頭儲存格顯示的某些參數規格中包含關鍵字，例如 $CONFIGURATION。 參數關鍵字不分大小寫。
- 某些參數（零組件的抑制狀態或參考模型組態）中還包括零組件名稱和副本編號。 這些參數使用以下語法︰
$KEYWORD@component<instance>
其中零組件是零組件名稱，副本是尖括弧中的副本編號。
例如，標示為 $CONFIGURATION@gear<2> 的欄控制零組件 gear 的第二個副本的參考模型組態。
非項次名稱的值 (是、抑制) 不區分大小寫。 每個參數類型的語法和有效值在其他主題中說明。
|
|
多個副本：
|
您可以在一個欄標題儲存格中指定多個零組件副本。 副本編號使用以下語法︰ -
<*> 所有副本
-
<1-4> 副本範圍
- <1,3,6> 非連續副本，以逗號分隔
-
<1,3-6,8> 組合，由逗號分隔
|

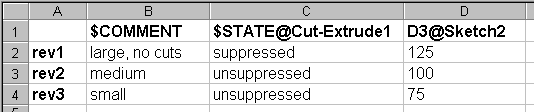

以下是一個設計表格的範例，該表格建立了三種模型組態，為每種模型組態加上了說明、抑制特徵並控制一個尺寸。
設計表格的中間不能包含任何標題為空白的列或欄。 SOLIDWORKS 遇到表頭儲存格為空的列或欄時，就會停止計算數據。 在表頭為空的列或欄中的資料，或在其後出現的資料都會被忽略。
