產生切割螺紋

您可以在螺紋輪廓上選擇任何形狀或大小。 鑽孔或軸的直徑不會決定螺紋輪廓。

1. 開啟一個有圓柱零件的模型，然後按一下插入 > 特徵 > 螺紋。



2. 在圖面中選擇一環形邊線。
3. 在 PropertyManager 中的規格資料下方，設定下列項目的值：
   1. 針對類型選擇 Metric Die。
   2. 將大小設為 M6x1.0。
4. 針對螺紋方法，按一下切割螺紋。

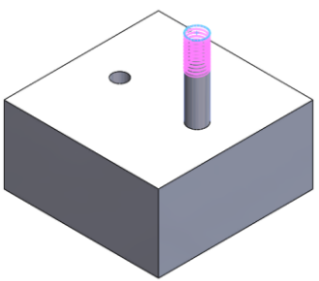

   預覽色彩將會根據「系統選項」(位於暫時的圖形，移除材料和加入材料下) 中的色彩調配設定而有所不同。

   切割螺紋的預設色彩為粉紅色，伸長螺紋為綠色。

5. 設定螺紋位置的開始位置：
   1. 按一下偏移。
   2. 按一下反轉方向 。
   3. 將偏移距離設為 1.00mm。

   草圖輪廓的位置一律會在前基準面上。

6. 在終止型態之下，按一下維持螺紋長度。

   此選項可維持螺紋與開始曲面之間的固定長度。

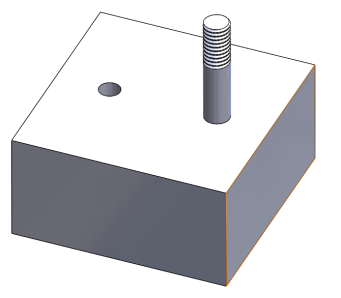

7. 按一下 。
