加入彈力零組件的範例

在此範例中，您在模型中加入一個彈力零組件。

1. 開啟一個模型並插入一個彈力零組件。



2. 在模型和彈力零組件之間產生一個重合/共線/共點結合。



3. 按一下檢視 > 隱藏/顯示 > 軸 。

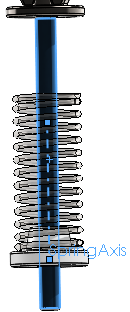

4. 在彈力零組件的中心軸和模型的圓柱軸之間產生同軸心結合。

5. 按一下。
6. 在 FeatureManager (特徵管理員) 中，用右鍵按一下彈力零組件，並在關聯功能表中按一下使零件有彈性。
   在圖面中，會顯示未附加參考圖元的預覽。


7. 若要重新附加參考圖元，請按一下模型的平坦面。

8. 按一下。
   在圖面中，您可以讓模型向上和向下移動。
