對正零組件

對正零組件可讓您對正並置中已定義其面 (左、右、上和下) 的零組件。

您可以從以下位置存取對正零組件：
  • SOLIDWORKS Electrical 3D 功能表：對正零組件 。
  • 在功能表中，按一下工具 > SOLIDWORKS Electrical > 對正零組件 。

當您在設計 3D 機櫃佈局時使用對正零組件，您可以在圖形區域預覽變更。

可固定的控制板會更新各種選項。

選擇要對正的零組件

在繪圖圖中，選擇要對正的零組件，使其依照您要的順序放置。

對正

按一下所需的對正。
選項 描述
。靠左對正。 對正零組件的左面。
。靠右對正。 對正零組件的右面。
。向上對正。 對正零組件的頂面。
。向下對正。 對正零組件的底面。

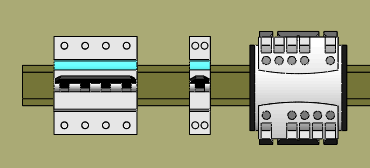

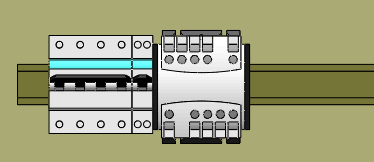

間距

  1. 在間距下，按一下：
    • 。水平均分。將零組件水平均勻分佈。
    • 。垂直均分。將零組件垂直均勻分佈。
  2. 若為間隔距離，請輸入兩個零組件之間的間距值。

未定義面的零組件

列出無效的零組件。列出對正且未定義面的所選零組件。這些零組件不會對正。
