產生 2D 圖紙

在您插入零組件後，您可以產生 2D 圖紙以新增至回路工程圖紙。

若要產生 2D 圖紙：

  1. 執行下列之一：
    • 在 SOLIDWORKS Electrical 3D 功能表中，按一下產生 2D 圖紙 。
    • 在功能表中，按一下工具 > SOLIDWORKS Electrical > 產生 2D 圖紙 。

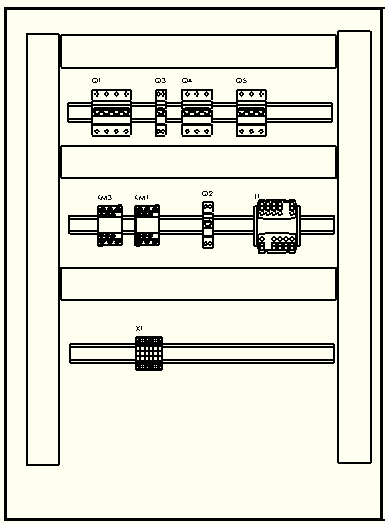

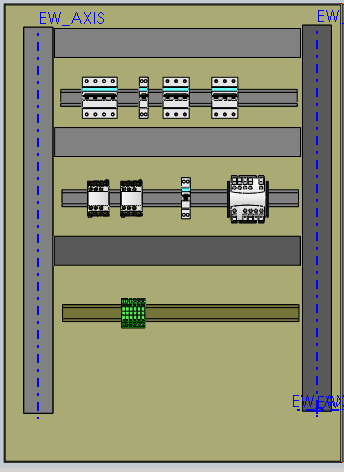

    SOLIDWORKS Electrical 3D 使用 SOLIDWORKS 功能來產生圖紙。2D 圖紙會在繪圖區中開啟，但與 SOLIDWORKS 不同的是沒有圖框。此圖紙原理圖的圖框尺寸指定位於回路工程組態中。

  2. 使用視圖調色盤拖曳要使用的視圖。
  3. 按一下 SOLIDWORKS Electrical 圖紙 > 產生標注以在視圖中產生零組件標注。
  4. 按一下工程圖紙以產生具有圖框的新圖紙。
    檔案會以 EWG 格式儲存在回路工程的圖紙目錄中。
圖紙會新增至該回路工程的圖紙清單中。
