零組件

零組件代表電氣裝置、PLC、連接器或端子。它以一或多個符號表示，並且具有標注。零組件不需以圖形呈現即可存在回路工程中。無需在圖紙中插入任何符號。

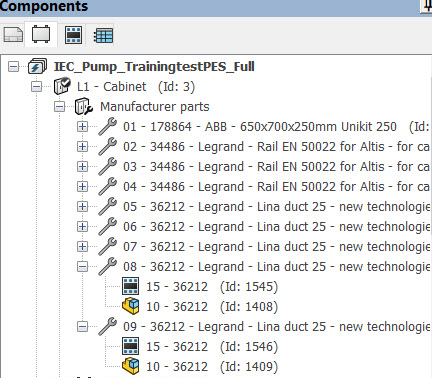

電路零組件樹狀結構有一個新節點，可將該位置的所有製造商設備型號分組。

零組件會列在可固定的控制板的特定標籤中。連按兩下零組件符號，可開啟插入符號的圖紙。

顯示零組件

您可使用 [F5] 鍵或重新整理指令 (位於回路工程的內容相關式功能表)，重新整理零組件清單。從回路工程的內容相關式功能表中，按一下視圖子功能表，以檢視零組件清單的不同模式。

選項 描述
位置視圖/功能視圖 此模式可顯示依照位置或功能分組的零組件。
依階層的子系零組件/實際位置 (功能) 中的子系零組件 此選項可讓您在子系零組件的位置 (功能) 與其父系零組件有所不同時，在其父系零組件或實際位置 (功能) 下顯示子系零組件。
製造商設備型號 可以控制製造商設備型號樹狀結構項目的可見度。從以下樹狀結構選項中選擇︰
  • 隱藏。隱藏製造商設備型號的新節點。與製造商設備型號相關的樹狀項目會直接出現在零組件下方。
  • 含圖形。僅為與圖形相關 (2D 佈局圖、接線圖符號等) 的製造商設備型號產生居間樹狀結構項目。這是預設選項。
  • 所有。無論製造商設備型號是否有相關的圖形，都可以為所有製造商設備型號建立項目。
依功能 (位置) 排序/依標注排序 可讓您依標注或依位置 (功能) 排序零組件。
在端子排與 PLC 中，依位置排序/一律依標注排序 此選項只會影響 PLC 與端子排。它能讓您依標注或位置，排序端子排或 PLC 的子零組件。
隱藏配件端子 可讓您隱藏配件端子。

新增新零組件

零組件可以從位置內容相關式功能表新增，也可以從現有零組件新增 (在一個零組件依存於另一個的情況下)。

  • 零組件 ：若您選取零組件選項，將只會新增一個標注 (若您尚未選擇製造商設備型號)。零組件屬性對話方塊隨即會開啟，讓您管理零組件標注，以及決定是否要將其指定給製造商設備型號。
  • 來自製造商設備型號的零組件 ：選取「製造商設備型號」選項會開啟一個對話方塊，您可以在其中選擇製造商設備型號。

    系統會根據所選的設備，以及特別與該設備相關的分類，自動產生標注，並將其新增至零組件清單。您也能管理要產生的零組件數量。在製造商設備型號選擇對話方塊關閉時，輸入零組件數量並加以確認。若要產生新零組件，請按一下確定 (繼續)。系統會重新開啟製造商設備型號選擇對話方塊，以搜尋新的製造商設備型號。

設定永久零組件

一般而言，刪除所有圖形元素 (符號、2D 佈局圖) 時，即會移除零組件。您可以在零組件上啟動特殊屬性，將零組件保留在零組件清單中。

按一下 以存取內容相關式功能表中提供的此永久零組件設定。已啟用此選項的零組件有不同的圖示。

刪除零組件

刪除指令 可透過零組件的內容相關式功能表使用。插入圖紙的零組件無法刪除。

零組件屬性

可使用符號內容相關式功能表的屬性指令 或零組件屬性來修改零組件。這樣就可存取零組件屬性對話方塊，您可以在其中修改標注，以及建立製造商設備型號的關聯。詳細資訊請參閱零組件屬性。
