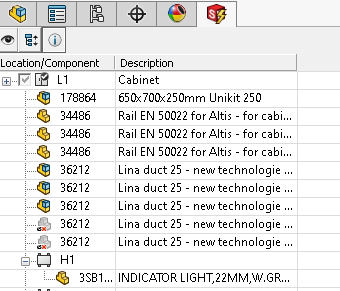

可用零組件的清單會出現在可固定的控制板中。此清單指定可插入開啟的 3D 組合件的零組件。
當您插入零組件時，軟體會驗證零組件並更新快顯功能表。以滑鼠右鍵按一下零組件以將其插入。
插入
SOLIDWORKS Electrical 3D 可判斷是否有與製造商設備型號相關聯的 3D 檔案 (來自)。如果沒有任何定義，軟體會搜尋 SOLIDWORKS\sldprt (先查看工程資料夾，接著查看軟體資料夾) 是否有跟製造商設備型號參考名稱相同的零件。如果軟體找不到零件，軟體會搜尋製造商設備型號的分類節點，查看是否已定義檔案，然後檢查所有父節點，判斷是否已定義 3D 零件。否則，軟體會使用預設 EW_DEFAULT.SLDPRT。在插入時 (X、Y 和 Z) 組合件比例會變更，以符合製造商設備型號中儲存的尺寸。
作為...插入
您可以將
作為...插入用於特定零組件，例如機櫃、線槽或導軌。在功能表中選擇元素類型。軟體會使用製造商設備型號尺寸插入特定 3D 零件。如果您在製造商設備型號上連按兩下，軟體會使用製造商設備型號分類，選擇要插入的 3D 零件。3D 零件包括：
- EW_CABINET.SLDASM 用於插入機櫃。
- EW_DUCT_H.SLDASM 用於插入水平線槽。
- EW_DUCT_V.SLDASM 用於插入垂直線槽。
- EW_RAIL_H.SLDPRT 用於插入水平導軌。
- EW_RAIL_V.SLDPRT 用於插入垂直導軌。
您可以其他檔案取代上述檔案。
從檔案插入
您可插入使用者定義的零組件 (這將會開啟一個對話方塊，您可以在其中選擇偏好使用的 SOLIDWORKS 檔案)。與作為...插入相同，檔案的比例會變更，以便使用製造商設備型號的尺寸來將其插入。每個零組件類型都有其插入工具。例如使用機櫃插入工具時，您無法插入導軌。
插入多個
如果您選擇多個零組件，可以使用插入順序對話方塊來管理零組件插入的順序。同樣地，若要插入具有多個關聯製造商設備型號的零組件，您可以管理零組件插入的順序。
- 插入多個。指定要用於插入第二個和下一個零組件的側邊。
- 間距。指定兩個 3D 零件之間的間距。
插入端子排也使用此程序。
插入機櫃
在機櫃上按一下滑鼠右鍵，然後選擇作為機櫃插入
。如果您有 SOLIDWORKS 機櫃呈現檔案，請選擇從檔案插入。如果您沒有關聯的檔案，請按一下插入。SOLIDWORKS Electrical 3D 使用一般檔案，並產生符合製造商設備型號尺寸的機櫃。
插入導軌或線槽
以滑鼠右鍵按一下導軌 (或線槽)，然後選擇插入為水平 (垂直) 導軌 (線槽)
。
軟體將導軌和線槽視為機櫃配件進行管理。若要插入導軌，請從快顯功能表使用插入、從檔案插入或插入作為垂直導軌或插入作為水平導軌。
線槽與導軌已儲存結合以置入機櫃基底。插入時按一下
以確認結合。
若要將線槽組合在一起，請按一下。
在插入期間，面板會自動更新以定義長度。
定義長度
長度。指定導軌或線槽長度。按一下 來驗證。
插入零組件
若要插入零組件：
- 以滑鼠右鍵按一下零組件，然後選擇插入
。
- 若要插入零組件，請使用插入或從檔案插入。
會在圖形區域中顯示零組件。
- 按一下某個點以插入零組件。
根據 3D 組合件上產生的結合參考，如果您按一下導軌上的某一點，組合件便會在點上自動置中。
插入端子排
有兩種工具可插入端子。您可以個別插入每個端子，或是插入整個端子排。
若要插入端子排：
- 以滑鼠右鍵按一下端子排，然後選擇插入端子 。
- 若要個別插入端子，請從端子參考快顯功能表按一下插入端子。
- 若要插入整個端子排，請按一下端子排快顯功能表中的插入端子。
- 按一下插入點以置入第一個端子。
可固定的控制板會變更以顯示插入選項。
插入端子
插入端子。表示其他端子的插入方向 (右或左)。
間距。指定兩個端子之間的距離。
僅插入基材製造商設備型號不會插入端子排配件或附件。
