插入位置輪廓

位置輪廓能以圖形顯示圖紙上的 (地理) 位置。位置輪廓能以矩形代表或使用聚合線來產生，但應一律為封閉。

1. 執行下列之一：
   • 按一下原理圖 > 位置輪廓 。
   • 按一下佈線方框圖 > 位置輪廓 。
2. 繪製輪廓。
   1. 輸入座標：按一下圖形中的點或輸入座標，即可繪製位置輪廓。如果您使用矩形輪廓，只要按一下矩形對角線的第二個點即可。如果您使用聚合線輪廓，請按一下線條的第二個點，接著繼續按一下以新增點，直到輪廓完成為止。按一下可固定的控制板中的關閉，以將輪廓的最後一個點連接到第一個點。
   2. 選項：執行指令時，可固定的控制板可讓您在模式之間切換。
3. 「Onboard」選項。

   下拉式清單可讓您選擇輪廓類型 (「薄」、「雙重」和「填實」)。

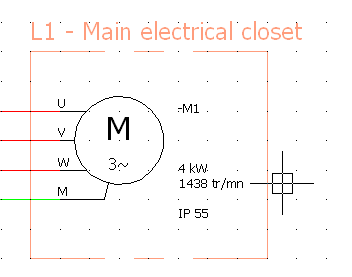

   1. 鋸齒：SOLIWORKS Electrical 會在矩形底線上插入一條鋸齒線，代表整個位置都未繪製。此選項不適用於以聚合線形式繪製的位置輪廓。
   2. 位置標注：可讓您插入在可固定控制版中顯示的符號。此符號與儲存在回路工程組態中的符號相對應；如果您要插入其他符號，請按一下其他符號。

   位置標注會自動置於輪廓的頂部。

   位置標注會由符號和屬性代表，其可顯示附加至位置的資料或屬性。位置標注具有內容相關式功能表，可讓您執行多種工作，包含編輯位置屬性。

4. 選擇位置。

   位置輪廓封閉後，選擇位置對話方塊隨即開啟。

   1. 選擇您喜好的位置。
   2. 按一下選擇按鈕。

      對話方塊隨即關閉，然後圖紙會自動用所選的位置進行更新。放在輪廓內部的零組件可以與所選的位置建立關聯。

   3. 按一下所需選項以變更零組件的位置，或者保留原來關聯的位置。
