Kosmetické závity popisují atributy specifické díry, takže nemusíte do modelu přidávat závity.

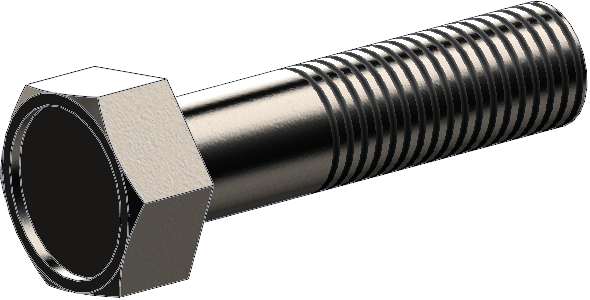

Kosmetický závit představuje vnitřní průměr závitu výstupku nebo vnější průměr závitu díry a může obsahovat i popis díry ve výkresech.
Vlastnosti kosmetického závitu zahrnují:
- Závity můžete znázornit v dílu, sestavě nebo výkresu a můžete k nim připojit poznámku s popisem závitu ve výkresech. Kosmetické závity můžete přidat i ke kuželovým dírám. Nekončí-li kuželový závit na rovné ploše, je zakřivenou plochou oříznut.
- Kosmetický závit se od ostatních popisů liší tím, že je absorbovaným prvkem toho prvku, k němuž je připojen. Kosmetický závit1
se ve stromu FeatureManager nachází pod prvkem Díra společně se skicami použitými při vytváření dané díry.
- Je-li ukazatel umístěn nad kosmetickým závitem, změní se tak, že obsahuje ikonu kosmetického závitu .
-

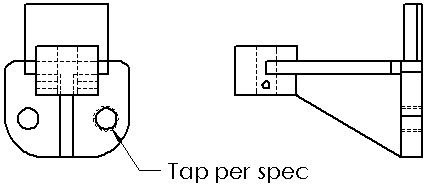

Kosmetické závity se v dokumentech dílů vkládají do pohledů výkresů automaticky. Do dokumentu výkresu se vkládá také popis závitu, pokud se dokument výkresu řídí normou ANSI. (Popisy závitů vložíte ve správci PropertyManager Kosmetický závit, ale zobrazují se pouze v dokumentech výkresu.) Popisy závitů se v normách ISO, JIS a dalších nepoužívají, můžete je však zobrazit pomocí položky Vložit popis v místní nabídce.
- Ve výkresech se v místní nabídce objeví Vložit popis. Je-li popis kosmetického závitu v dílu nebo sestavě definován, ale není ve výkresu vidět, můžete si jej právě pomocí této volby zobrazit.
- Chcete-li do výkresů vložit kosmetické závity z dokumentů sestav, proveďte jeden z následujících úkonů:
- Klikněte na možnost . Ve správci PropertyManager klikněte na Kosmetický závit.
-
Klikněte na nabídku . Pod položkou Automaticky vložit při vytvoření pohledu vyberte možnost Kosmetické závity – sestava (může ovlivnit výkon) a klikněte na tlačítko OK.
- Chcete-li zobrazit kosmetické závity ve výkresech sestav, ve správci PropertyManager Pohled výkresu vyberte v části Možnosti importu možnost Importovat anotace a Kosmetické závity a poté klikněte na tlačítko OK.
- Přidáváte-li kosmetický závit při práci v pohledu výkresu, díl nebo sestava se aktualizuje a prvek Kosmetický závit se v nich objeví.
- Kótovat můžete kruhové kosmetické závity i lineární kótu stran ve výkresech. Kosmetické závity není možné kótovat v dokumentech dílů nebo sestav.
- Viditelnost kosmetických závitů se řídí viditelností rodičovského prvku. Když změníte režim zobrazení, přidáte prvky do seznamu Zobrazit skryté hrany nebo skryjete součást, viditelnost kosmetického závitu se automaticky změní.
- Lze nastavit možnost Vysoce přesné kosmetické závity pro kontrolu všech kosmetických závitů a určení, zda je zobrazit nebo skrýt.
- Na kosmetické závity v poli můžete odkazovat.
- Pro díry s rovným nebo zkoseným závitem můžete přidávat kosmetické závity prostřednictvím Průvodce dírami.
U závitových děr s kosmetickými závity vytvořenými v Průvodci dírami je průměrem díry průměr závitníku. U závitových děr bez kosmetických závitů je průměrem díry vnější průměr závitu.
- Chcete-li stínované zobrazení kosmetických závitů, klikněte na položku Možnosti
. Na kartě Vlastnosti dokumentu vyberte možnost Detailování. V položce Filtr zobrazení vyberte Stínované kosmetické závity.
