Kopírování těl v plechových dílech

Můžete vytvořit vícetělový plechový díl kopírováním původního dílu.

Použijte tyto příkazy na panelu nástrojů Prvky pro kopírování dílu:

  • Lineární pole
  • Pole řízené kruhem
  • Zrcadlení
  • Přesouvání/kopírování těl

Změny, které provedete nad prvkem pole v hlavním stromu prvků FeatureManager se odrazí ve všech tělech.

Změny, které provedete na jednotlivých tělech v tabulce přířezů, se promítnou pouze na tato těla.

Pro kopírování plechového těla:

  1. Klepněte ve stávajícím plechovém dílu na Přesunout/kopírovat těla (panel nástrojů Prvky) nebo na Vložit > Prvky > Přesunout/Kopírovat.
  2. V příslušném správci PropertyManager:
    1. V části Těla k přesunutí/kopírování určete tělo, které se má přesunout bodies.png jeho výběrem v grafické oblasti nebo z tabulky přířezů v plovoucím stromu FeatureManager.

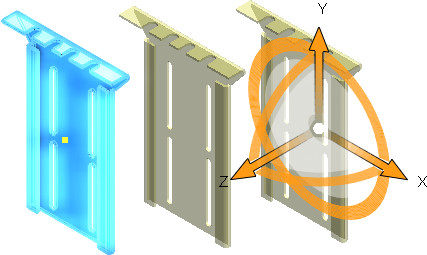

      Zobrazí se triáda.
    2. Klepněte na možnost Kopírovat a nastavte hodnotu pro položku Počet kopií pattern_linear_count.png.

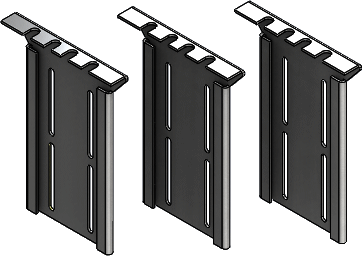

  3. Přesuňte triádu pro distribuci těl.
  4. Klepněte na .
