Rozdělení plechových dílů

Můžete vytvořit vícetělový plechový díl za použití jakéhokoliv příkazu, který vytváří více těl z jednoho těla.

Použijte tyto příkazy na panelu nástrojů Prvky pro rozdělení plechového dílu na více těl:

  • Odebrání vysunutím
  • Odebrání otočením
  • Odebrání tažením po křivce
  • Odebrání spojením profilů
  • Řez ohraničení
  • Rozdělení

Toto téma popisuje použití příkazu Rozdělit.

Rozdělení plechového dílu pomocí příkazu Rozdělit:

  1. Otevřete díl, který má být rozdělen.
  2. Vytvořte skicu, která má být použita k rozdělení dílu.
  3. Vyberte Rozdělit (panel nástrojů Prvky).
  4. Ve správci PropertyManager pod položkou Nástroj na rozdělení vyberte skicu.
  5. Klepněte na položku Rozdělit díl.
  6. V seznamu Výsledná těla v části určete těla pro operaci rozdělení.
  7. Volitelně klepněte na popis <Žádný> pro každé tělo a uložte ho za použití dialogového okna Uložit jako.
    V PropertyManager se objeví názvy a na grafické ploše popisy.
  8. Klepněte na .
    Díl nyní obsahuje více plechových dílů.

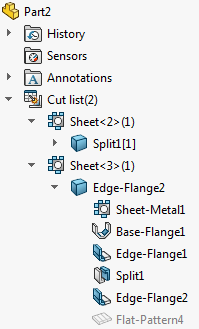

    Ve stromu FeatureManager jsou těla v tabulce přířezů pojmenována podle rozděleného prvku.

    Když přidáte prvek k tělu, název tabulky přířezů se změní podle posledního přidaného prvku. Když zde přidáte lem z hrany, název těla se změní z Split1[2] na Edge-Flange2 (Lem z hrany2).
