Nástroje točny

Pomocí točny můžete s modelem vytvořit řadu vykreslení, která ukazují otáčení modelu okolo jeho středu nebo okolo globálního počátku.

Nástroje točny jsou dostupné pouze v softwaru SOLIDWORKS Visualize Professional.

Přidání točny v reálném čase do modelu:

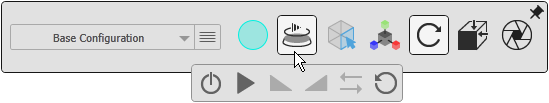

  1. Na hlavním panelu nástrojů klikněte na Točna .
    Tím dojde k otočení točny. Pokud je vybraný nějaký model, je k němu přidaná točna. Pokud není vybraný žádný model, je točna vybraná pro všechny modely ve všech sadách modelů.
  2. Točnu lze ovládat pomocí následujících možností:
    Zakázat Odstraní točnu (Ctrl+Shift+T).
    Přehrát/pozastavit Spustí nebo pozastaví točnu.
    Pomaleji Zpomalí otáčení točny (Ctrl+,).
    Faster Zrychlí otáčení točny (Ctrl+.).
    Obrátit rotaci Obrátí směr otáčení točny (Ctrl+Alt+T).
    Resetovat Resetuje točnu a model na původní pozice (Ctrl+Shift+R).
  3. Točnu zobrazíte nebo skryjete stiskem kláves Ctrl+T.
