Správa kabelů nabízí zjednodušený pracovní postup, který vám ušetří čas.
Mezi tato vylepšení patří:
- Funkce Vyměnit kabel je nyní flexibilnější. Různé typy kabelových jader můžete nahradit neutrálním jádrem kabelu bez systémových varování.

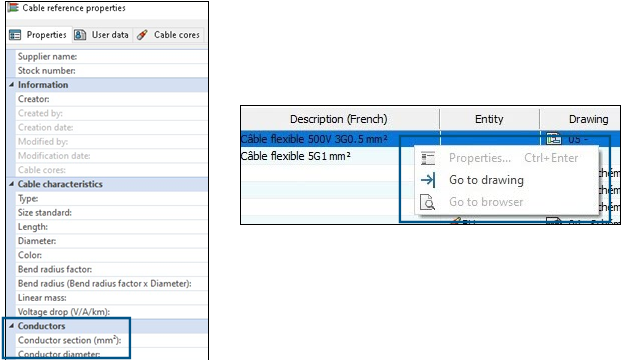

- V místní nabídce jsou k dispozici nové příkazy. Můžete využít tyto možnosti:
- Vlastnosti: zobrazí vlastnosti vybraného kabelu.
- Přejít na výkres: přejde do složky výkresu, obecně na schéma podle daného jádra kabelu.
- Přejít do prohlížeče: zobrazí původní součást jádra kabelu.
- Když odstraníte kabely použité ve schématu nebo liniovém schématu, pak se vodiče související s jejich jádry automaticky odpojí.
- Okno Vlastnosti reference kabelu obsahuje novou část Vodiče s parametry Průřez vodiče a Průměr vodiče. Část Charakteristika byla přejmenována na Charakteristika kabelu.
