Vytvoření struktury souboru sestavy v aplikaci Treehouse

Strukturu souboru sestavy vytvoříte následovně:

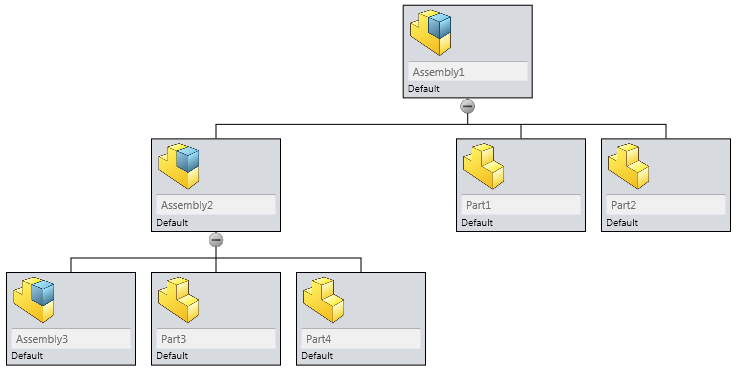

  1. V aplikaci Treehouse přetáhněte uzly do pracovní plochy. Díly a sestavy můžete upustit na sestavy a přidat je tak jako součásti.
    Jestliže jste v Možnostech Treehouse přidali další šablony, otevřete je po umístění ukazatele nad díl, sestavu nebo šablonu výkresu.
  2. Chcete-li přidat výkresy, přetáhněte uzel výkresu na díl nebo uzel sestavy.
  3. Při úpravách můžete provádět tyto základní operace:
    Volba Popis
    Kopírovat díl, sestavu nebo uzel výkresu Ctrl+táhnout uzel výkresu na díl nebo uzel sestavy.
    Přesunout všechny instance dílu nebo uzlu sestavy Shift+táhnout uzel.
    Odstranit uzel Přetáhnout uzel do koše.
    Upravit vlastnosti souboru Poklepat na uzel.
    Provést přiblížení nebo oddálení Otáčet kolečkem myši.
    Zoom na všechno Stisknout klávesu F nebo kliknout na tlačítko Zoom na všechno .
    Zoom na rozměry Dvojím kliknutím prostředním tlačítkem myši nazoomujete na danou oblast.
    Posunout Přetáhnout pomocí prostředního tlačítka myši.
  4. Po vytvoření hierarchie klikněte na Exportovat do formátu SOLIDWORKS Documents .
  5. V dialogovém okně Vybrat složku vyberte složku, do které chcete exportovat, nebo klikněte na Vytvořit novou složku a zadejte název složky.
  6. Klepněte na tlačítko OK.
    Software vytvoří z uzlů dokumenty dílů, sestav a výkresů SOLIDWORKS s použitím hierarchie aplikace Treehouse.
