Panneau Vues

Le panneau Vues vous permet de gérer les vues du document actif.

Pour afficher le panneau Vues, cliquer sur Fenêtre > Afficher/Masquer > Vues.

Cette page explique:

Voir également
A propos des vues
Workshop Vues

Commandes de la barre d'outils

Les commandes de barre d'outils permettent de gérer les vues.

Icône Nom de la commande Description
Créer une vue Crée une vue qui capture l'état complet du viewport. Cette commande revient à créer une vue dans le workshop Views avec tous les éléments capturés (les paramètres Recadrer et Description BOM ne comptent pas).
Conseil: Pour modifier l'ordre des vues dans le panneau Vues, faire glisser une vue vers un nouvel emplacement.
Créer une Vue Caméra Crée une vue personnalisée qui ne capture que la position de la caméra. Cette commande revient à créer une vue dans le workshop Views avec uniquement l'option Caméra sélectionnée.
Actualiser la Vue Actualise tous les éléments capturés dans les vues sélectionnées en utilisant la scène courante. Cette commande revient à mettre une vue à jour dans le workshop Vues après avoir cliqué sur Récupérer les Paramètres de la Vue.
Remarque: Seules les propriétés des objets visibles sont stockées dans les vues.
Actualiser les Vues pour les Acteurs Sélectionnés Actualise les vues sélectionnées pour les propriétés et la visibilité des acteurs sélectionnés. Cette commande revient à mettre des vues à jour dans le workshop Vues avec les paramètres suivants :
  • Acteurs
  • Appliquer à : Sélection courante
  • Visibilité
  • Propriétés : Toutes
Remarque: Seules les propriétés des objets visibles sont stockées dans les vues.
Créer une collection de vues Crée des collections pour organiser les vues dans le panneau Vues.
Redessiner Toutes les Vues Rafraîchit toutes les miniatures des vues, ce qui s'avère utile après avoir mis un modèle à jour.
Aller à la Vue Précédente Affiche la vue précédente.
Jouer les Vues Affiche les vues une par une. Pour arrêter, cliquer sur Arrêter les Vues ou appuyer sur Echap.
Arrêter les Vues Arrête la lecture des vues.
Aller à la Vue Suivante Affiche la vue suivante. Vous pouvez également appuyer sur la barre d'espace pour afficher la vue suivante.

Commandes par clic droit

Cliquer avec le bouton droit de la souris sur une vue pour afficher d'autres commandes.

Icône Nom de la commande Description
Actualiser la Vue Voir la commande de la barre d'outils.
Actualiser les Vues pour les Acteurs Sélectionnés Voir la commande de la barre d'outils.
N/A Supprimer les Propriétés non Utilisées Supprime toutes les propriétés qui dupliquent les valeurs neutres (par défaut) à partir de toutes les vues normales. Cette commande n'affecte pas les vues personnalisées. Utilisez cette commande avant de publier des documents pour réduire la taille des fichiers et augmenter les performances.
Remarques: L'utilisation de cette commande lors du développement des documents peut affecter le comportement des vues. Par exemple :
  1. Commencez par un acteur avec une couleur neutre : bleu.

    Les propriétés neutres font partie de la définition de l'acteur et ne sont pas enregistrées dans les définitions des vues.

  2. Changez la couleur de l'acteur en rouge.
  3. Créez une vue.

    La vue enregistre la propriété de couleur rouge non neutre. La couleur neutre est toujours bleu.

  4. Définir rouge comme la couleur neutre (commande Définir comme Propriétés Neutres).
  5. Cliquez à l'aide du bouton droit dans le panneau Vues, puis cliquez sur Supprimer les Propriétés non Utilisées.

    Etant donné que la propriété de couleur de la vue correspond à la valeur neutre (toutes deux rouge), la propriété rouge est supprimée de la définition de la vue.

  6. Changer la couleur de l'acteur en vert et définir vert comme la couleur neutre, mais ne pas mettre à jour la définition de la vue.
  7. Changez la couleur de l'acteur en violet sans mettre à jour la définition de la vue.
  8. Activez la vue (par exemple, faites-la glisser dans le viewport), et cliquez sur Non lorsqu'une invite vous demande de créer une nouvelle vue.

    L'acteur devient vert car la vue ne définit pas de couleur pour remplacer la valeur neutre définie à l'étape 6. Cependant, si vous ignorez l'étape 5, l'acteur devient rouge car la vue a capturé la propriété rouge non neutre de l'étape 3.
N/A Ajouter une collection Crée une nouvelle collection.
N/A Supprimer une collection Supprime la collection sélectionnée. Lorsque vous supprimez une collection, toutes les vues qu'elle contient sont ajoutées à la collection située au-dessus.
N/A Renommer la collection Renomme la collection.
N/A Activer la collection Active la collection. Toute nouvelle vue créée via Créer une vue, Créer une Vue Caméra ou le workshop Vues est ajoutée à la collection active.
N/A Désactiver la collection Désactive la collection. Si une collection est désactivée, la première collection est activée par défaut. Une collection est toujours active dans le panneau Vues.
Remarque: La désactivation d'une collection ne supprime aucune vue.
N/A Tout développer Développe toutes les collections.
N/A Réduire tout (Collapse All) Réduit toutes les collections.
N/A Copier les Vues Copie les vues sélectionnées, que vous pouvez ensuite coller pour créer de nouvelles vues.
N/A Coller les Vues Colle les vues précédemment copiées.
Remarque: Il n'est pas possible de coller des vues hors de Composer.
N/A Fusionner les Vues Crée une nouvelle vue en fusionnant les vues sélectionnées. Si deux vues ont les mêmes propriétés avec des valeurs différentes, les valeurs de la première vue sélectionnée sont utilisées. Pour créer une nouvelle vue en fusionnant des vues, sélectionnez deux vues ou plus, cliquez à l'aide du bouton droit sur la sélection, puis cliquez sur Fusionner les Vues. La fusion des vues normales et personnalisées suit les mêmes règles.
Conseils:
  • Vous pouvez également fusionner les vues en faisant glisser une vue sur une autre. Lorsque vous faites glisser Vue A sur Vue B, Vue B est renommée Vue B + Vue A.
  • Utilisez des vues vides comme point de départ pour la création de vues fusionnées.
Créer une Vue Vide Crée une vue vide à utiliser comme point de départ pour la fusion de vues. Créez une vue vide, puis faites glisser les vues dans la vue vide.
Supprimer les Vues Supprime les vues sélectionnées.
N/A Supprimer Toutes Les Vues Supprime toutes les vues.
N/A Renommer la Vue Renomme la vue sélectionnée.
N/A Exporter les Vues Exporte les vues sélectionnées dans un fichier .smgView pour une réutilisation dans d'autres projets.
N/A Importer les Vues Importe les vues dans le document actif. L'identification des acteurs se base sur les GUID (comme indiqué par Ident dans le fichier .smgView). Dans la boîte de dialogue Importer les Vues, sélectionnez Forcer la résolution pour la faire correspondre à une certaine partie du GUID. Par exemple, si le GUID d'une vue est a.b.c, vous pouvez l'appliquer au sous-produit « c » uniquement.
N/A Verrouiller les vues Verrouille les vues sélectionnées. Vous ne pouvez pas modifier les propriétés de la vue si celle-ci est verrouillée.
N/A Déverrouiller les vues Déverrouille les vues sélectionnées.
N/A Aller à la Vue Affiche la vue sélectionnée dans le viewport.
Conseil: Il est également possible d'accéder à une vue en cliquant deux fois dessus ou en la faisant glisser dans le viewport.

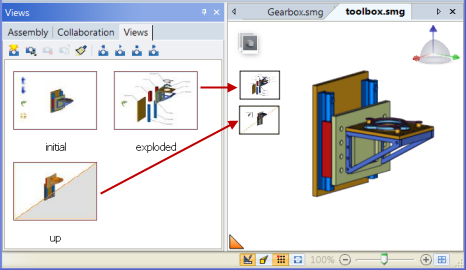

N/A Créer un Panneau Image 2D Crée des vignettes liées aux vues sélectionnées en créant des panneaux image 2D avec des liens d'événement view://. Les panneaux sont placés dans le coin supérieur gauche du viewport ou de l'espace papier. Pour mettre à jour une image de panneau lorsque la vue change, sélectionner le panneau et cliquer sur Mettre à jour dans le workshop Image Haute Résolution. Voir Workshop Image Haute Résolution.

Pour indiquer une image complètement différente, modifiez la propriété Chemin de la texture du panneau (panneau des Propriétés).

Conseil: Il est également possible de créer un panneau image 2D en appuyant sur Ctrl et en faisant glisser une vue dans le viewport.

N/A Créer un Lien à une Vue Lie les acteurs sélectionnés à la vue sélectionnée en leur ajoutant un événement view://.
Conseil: Il est également possible de lier à une vue en appuyant sur Ctrl et en faisant glisser une vue sur un acteur.
Mode Vue Bascule entre les modes Vues et Animation.
Conseil: Il est également possible de changer de mode en cliquant sur l'icône dans le coin supérieur gauche du viewport.
N/A Zoom Avant des Miniatures Rend les miniatures de vue plus grandes. Vous pouvez également appuyer sur + pour agrandir les miniatures.
N/A Réduire les Miniatures Rend les miniatures de vue plus petites. Vous pouvez également appuyer sur - pour réduire les miniatures.
