Workshop Contrôle d'Interférences

Le workshop Contrôle d'Interférences effectue une détection de collisions statique, un contrôle d'interférences et des tests de distance minimale.

Utiliser ce workshop pour qualifier des procédures de service et d'assemblage.

Pour afficher ce workshop, cliquez sur Workshops > Géométrie > Contrôle d'interférences > .

Remarque: Cet atelier nécessite une licence Composer Check.

Cette page explique:

Jeu de données

Le jeu de données permet de spécifier les acteurs qui participent au test.

Remarque: Les sélections Jeu de données ne sont pas enregistrées dans les profils.


Nom de la commande	Commentaire
Jeu de données	Indique les acteurs qui participent au test. Vérifier la sélection - Vérifie uniquement les acteurs de la sélection courante, du jeu de sélection ou du hotspot. Sélection par rapport à tout - Vérifie les acteurs de la sélection courante, du jeu de sélection ou du hotspot par rapport à tous les autres acteurs. Sélection 1 par rapport à la sélection 2 - Vérifie les acteurs de la sélection courante, du jeu de sélection ou du hotspot par rapport aux acteurs d'une autre sélection.

Ces options spécifient la portée du contrôle d'interférences.

Dans cette illustration, les deux options Sur les acteurs visibles seulement et Test complet sont sélectionnées.


Nom de la commande	Commentaire
Sur les acteurs visibles seulement	Teste les acteurs visibles uniquement. Lorsque cette option est décochée, effectue les tests sur tous les acteurs.

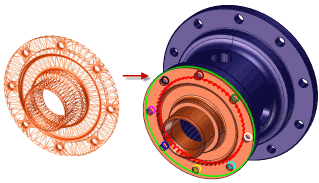

Test complet	Analyse les collisions sur tous les triangles de la sélection pour que toutes les lignes d'intersection puissent être calculées. Lorsque cette option est décochée, la détection de collision s'arrête dès que deux triangles entrent en collision. Remarque: Test complet est coûteux en temps et en mémoire.

Le type de contrôle permet d'indiquer le test à effectuer.


Nom de la commande	Commentaire
Type de contrôle	Indique le test à effectuer : Détection de collisions - Identifie les intersections et les contacts entre les acteurs de géométrie sélectionnés en tenant compte de la différence entre les modèles de CAO et la géométrie. Certaines intersections affichées peuvent être des contacts selon la précision des modèles. La valeur de la précision est l'erreur de corde (voir Précision). Contrôle d'Interférences - Exécute l'analyse en utilisant la distance minimale spécifiée entre les acteurs. L'analyse détecte les paires d'acteurs en collision (plus proches que la distance minimale). Distance minimale - Calcule la distance minimale entre divers acteurs. L'analyse identifie les acteurs en collision et la paire d'acteurs les plus proches dans la sélection. Précision vous permet de définir le pas de détermination entre les intersections et les contacts. Cette valeur est calculée en fonction des paramètres de qualité de votre modèle (voir Précision) : un niveau de qualité plus élevé augmente la précision, un niveau plus bas la diminue.

Ces options sont disponibles avec le rapport d'interférences.


Icône	Nom de la commande	Commentaire
	Calculer	Effectue le test sélectionné.
	Enregistrer les Résultats	Enregistre les résultats au format XML, HTML, Excel ou CSV.
	Charger les Résultats	Charge un fichier de résultats d'interférence précédemment enregistré pour éviter de recalculer.
	Afficher/Masquer le Résultat	Affiche ou masque les résultats.
	Afficher Uniquement le Résultat Sélectionné et Mettre le Reste en Filigrane	Met les résultats sélectionnés en filigrane.
	Construire les Acteurs de Collaboration	Crée des acteurs de collaboration de ligne d'intersection pour les résultats sélectionnés. Voir également Construction multiple de lignes d'intersection.
	Tout effacer	Efface la session de contrôle d'interférences.
	Construction multiples de lignes d'intersection	Crée un acteur de collaboration de ligne d'intersection pour chaque intersection entre deux acteurs. Pour créer une ligne d'intersection avec toutes les intersections entre les acteurs, décochez cette option.
	Colonnes de résultat	Affiche les contacts et les intersections. Cliquer sur un résultat pour voir les acteurs dans la scène. Cliquer sur un résultat à l'aide du bouton droit de la souris et cliquer sur Remplir les Données pour ajouter des commentaires ou sélectionner un Statut (Indéfini, Pertinent ou Non pertinent).
