Utilisation des annotations

Les commandes d'annotation vous permettent d'ajouter des étiquettes, des callouts, des liens et d'autres annotations à vos modèles.

Cette tâche vous montre comment:

Voir également
Onglet Création
Texte

Créer une étiquette

Il est possible de créer une étiquette liée à un acteur.

  1. Cliquez sur Création > Créer une Etiquette .
    Une zone de texte est créée.
  2. Cliquez sur l'acteur auquel lier la zone de texte.
  3. Positionnez la zone de texte et cliquez pour valider.
  4. Il est possible de créer des étiquettes supplémentaires ou de quitter le mode de création une fois terminé.
    • Pour créer des étiquettes supplémentaires, répétez les étapes 2 et 3.
    • Pour quitter le mode de création d'étiquette, appuyez sur la Touche Echap.

Créer une étiquette avec plusieurs lignes de texte

Il est possible de créer une étiquette contenant plusieurs lignes de texte.

  1. Créez une étiquette comme expliqué ci-dessus.
  2. Cliquez sur l'étiquette pour la sélectionner, puis choisissez l'une des méthodes suivantes :
    • Cliquez de nouveau sur l'étiquette pour passer en mode édition. Saisissez le texte et appuyez sur Ctrl+Entrée pour chaque création de ligne.
    • Dans le panneau des Propriétés de l'étiquette, sous Texte, définissez l'option Texte sur Chaîne. Cliquez dans le champ de propriété Chaîne de texte, puis cliquez sur l'ellipse (...). Le panneau Texte s'affiche. Saisissez le texte et appuyez sur Entrée pour chaque création de ligne.

Créer des annotations avec plusieurs lignes

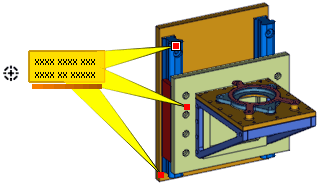

Vous pouvez créer plusieurs lignes d'attache à partir d'une annotation.

  1. Pour ajouter une ligne, faites glisser une ligne depuis la cible d'annotation vers la destination.

    Remarque: Vous ne pouvez pas annuler la création d'une ligne. Pour supprimer une ligne, procédez comme expliqué dans l'étape suivante.

  2. Pour supprimer une ligne, faites glisser l'ancre rouge de la destination dans la cible d'annotation .
  3. Pour attacher une annotation aux panneaux 2D, créez l'un des panneaux 2D avant de créer l'annotation.

Important: Une annotation possède toujours le même nombre de lignes d'attaches dans toutes les vues. Par exemple, si vous créez une ligne d'attache pour une étiquette dans une vue, cette ligne d'attache est ajoutée à toutes les vues contenant cette étiquette, et vous devez définir à quel acteur la ligne est associée dans chaque vue. Si vous devez utiliser différentes lignes d'attaches dans les vues, créez plusieurs annotations.
