Un symbole de référence est un plan, une ligne droite ou un point utilisé comme référence pour mesurer et localiser des entités et des tolérances géométriques.
Utilisez la commande AM_DatumIdentifier pour créer des symboles d'identificateur des symboles de référence.
Les symboles d'identificateur des symboles de référence identifient les références pour les symboles de cadre de contrôle de fonction. Par exemple, vous pouvez utiliser un symbole d'identificateur des symboles de référence pour marquer le centre d'un trou.
Lorsque vous créez un symbole d'identificateur des symboles de référence dans une mise en plan, le logiciel génère une étiquette contenant l'identificateur des symboles de référence dans un rectangle. L'identificateur des symboles de référence apparaît dans tous les cadres de contrôle de fonction qui utilisent le symbole de référence comme référence. Une ligne d'attache relie l'étiquette au symbole de référence de la mise en plan. La ligne d'attache peut inclure un triangle plein ou vide. La position du triangle indique le symbole de référence correspondant.

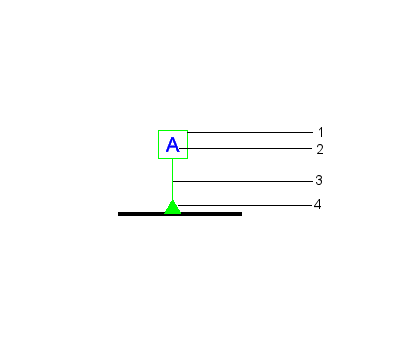

Eléments des symboles d'identificateur des symboles de référence
| 1 |
Cadre carré |
| 2 |
Identificateur des symboles de référence composé de deux lettres majuscules maximum |
| 3 |
Flèche de ligne d'attache |
| 4 |
Symbole de triangle |
Vous pouvez attacher les symboles d'identificateur des symboles de référence sur :
- Une surface ou une ligne de rappel d'une surface
- Des lignes visibles, telles que les lignes de rappel, les cotes ou les axes
- Un trou, une ligne d'attache pointant vers un trou ou un cadre de contrôle de fonction

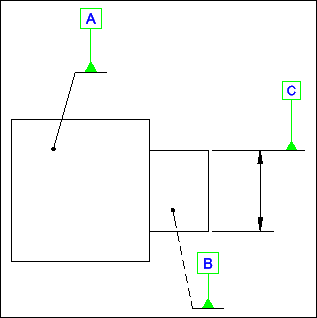

Exemples de symboles d'identificateur des symboles de référence :
Sur une surface et sur une ligne de rappel
Sur un point
