Visualiser les propriétés discrètes

L'outil Visualisation de l'assemblage vous permet d'utiliser un spectre qui passe graduellement d'une couleur spécifique à la suivante afin de visualiser une propriété dotée de valeurs discrètes (par exemple, Etat).

Les curseurs de couleur ne sont pas disponibles pour les valeurs de propriété pour lesquelles l'option Lier la couleur à la valeur de propriété est sélectionnée. Vous pouvez décocher cette option dans la boîte de dialogue Colonne personnalisée.

Pour accéder à la boîte de dialogue, cliquez sur la flèche située à droite des en-têtes de colonne, puis sur Plus.

Pour visualiser l'assemblage:

  1. Dans l'onglet Visualisation de l'assemblage , cliquez sur l'en-tête de colonne pour trier les composants selon la propriété discrète.
  2. Activez le spectre de couleurs.
  3. Cliquez sur l'un des curseurs de couleur avec le bouton droit de la souris et sélectionnez Grouper les objets identiques.
    Les curseurs d'origine sont remplacés par une paire de curseurs de couleur identique pour chaque valeur discrète. Au niveau de la transition entre deux valeurs discrètes, les curseurs se chevauchent pour créer un changement de couleur net plutôt que graduel.

    Pour choisir une couleur différente, cliquez sur chaque curseur avec le bouton droit de la souris et sélectionnez Changer la couleur.

Exemple: Visualiser les propriétés discrètes

Dans cet exemple, vous colorisez les composants sur la base de FaireouAcheter. Les composants ont tous la valeur M ou B.

Pour visualiser l'assemblage:

  1. Dans l'onglet Visualisation de l'assemblage , cliquez sur l'en-tête de colonne pour trier les composants selon la propriété FaireouAcheter.
  2. Dans la partie gauche du volet, cliquez sur la barre verticale pour activer le spectre de couleurs.

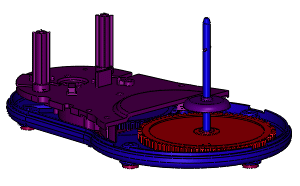

    La barre verticale affiche un spectre des couleurs allant du rouge au bleu. Dans la zone graphique, chaque composant prend la couleur qui lui est adjacente dans le volet Visualisation de l'assemblage.

    Dans ce cas, le mélange de couleurs appliqué dans la zone graphique ne représente pas avec précision le fait que seules deux valeurs discrètes sont possibles.
  3. A l'aide du bouton droit de la souris, cliquez sur un des curseurs de couleur et cliquez sur Grouper les objets identiques.
    Deux nouveaux curseurs sont ajoutés (un rouge, un bleu), pour que chaque valeur discrète ait une paire de curseurs de même couleur. Dans la zone graphique, les pièces B sont toutes de couleur rouge et les pièces M, de couleur bleue.




    Pour choisir une couleur spécifique, cliquez à l'aide du bouton droit de la souris sur chaque curseur et sélectionnez Changer la couleur.
    Vous pouvez modifier les couleurs par défaut utilisées par la commande Grouper les objets identiques. Cliquez sur Outils > Options > Options du système > Couleurs . Sous Paramètres de combinaison de couleurs, sélectionnez Visualisation de l'assemblage numéro et cliquez sur Editer.
  4. Enregistrez l'assemblage afin d'enregistrer les paramètres de visualisation de l'assemblage.
