Visualiser les propriétés de dégradé

Dans l'outil Visualisation de l'assemblage, vous pouvez utiliser un spectre qui fusionne les couleurs de manière graduelle pour visualiser plus facilement une propriété numérique, telle que la propriété Masse, dont la valeur change par incréments irréguliers.

1. Dans l'onglet Visualisation de l'assemblage , cliquez sur l'en-tête de colonne pour trier les composants sur la base de cette propriété.
2. Dans la partie gauche du volet, cliquez sur la barre verticale pour activer le spectre de couleurs.

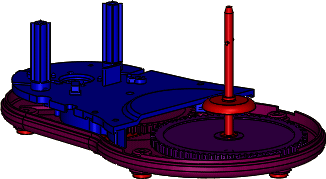

   La barre verticale affiche un spectre des couleurs allant du rouge au bleu. Dans la zone graphique, chaque composant prend la couleur qui lui est adjacente dans le volet Visualisation de l'assemblage. Les couleurs reflètent la valeur relative de la propriété pour chaque composant.

   Vous pouvez déplacer les curseurs pour modifier la distribution des couleurs.

   Si la hiérarchie de tri comprend plusieurs propriétés, les couleurs correspondent à la propriété de tri la plus à gauche.

   Les curseurs de couleur ne sont pas disponibles pour les valeurs de propriété pour lesquelles l'option Lier la couleur à la valeur de propriété est sélectionnée. Vous pouvez décocher cette option dans la boîte de dialogue Colonne personnalisée.

   Pour accéder à la boîte de dialogue, cliquez sur la flèche située à droite des en-têtes de colonne, puis sur Plus.

3. Pour ajouter une autre couleur au spectre:
   1. Cliquez sur une zone vide à gauche de la barre verticale.


   2. Dans la boîte de dialogue Couleur, sélectionnez une autre couleur et cliquez sur OK.

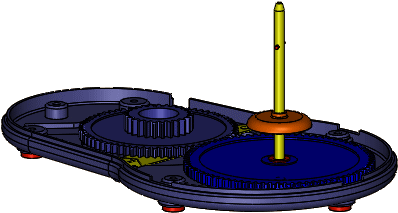

   Un autre curseur est ajouté au spectre. Les pièces changent de couleur dans la zone graphique.

   Vous pouvez déplacer les curseurs vers le haut et vers le bas pour modifier la distribution des couleurs dans le spectre. Cliquez sur un curseur de couleur à l'aide du bouton droit de la souris pour modifier sa couleur ou le supprimer. Pour rétablir les deux curseurs d'origine, cliquez à l'aide du bouton droit de la souris sur l'un d'eux et cliquez sur Tout restaurer.
4. Sous les en-têtes de colonne, faites glisser la barre horizontale vers le bas et positionnez-la en dessous des composants à masquer.

   Vous pouvez également cliquer sur un composant avec le bouton droit de la souris et sélectionner Replier le composant ou Dérouler le composant pour masquer des composants.

   Dans la zone graphique, les composants au-dessus de la barre sont cachés.



5. Au bas de la liste, faites glisser la barre horizontale vers le haut et positionnez-la au-dessus des composants à masquer.


   Dans la zone graphique, les composants au-dessous de la barre sont cachés. Le spectre est ajusté sur les composants visibles, en montrant leurs valeurs relatives.



   Pour replacer la barre à sa position d'origine, cliquez dessus à l'aide du bouton droit de la souris et cliquez sur Aller au début ou Aller à la fin.
6. Enregistrez l'assemblage afin d'enregistrer les paramètres de visualisation de l'assemblage.
