Lors de l'ouverture d'une mise en plan, si les cotes ont changé depuis le dernier enregistrement, les cotes modifiées sont mises en surbrillance.
 |

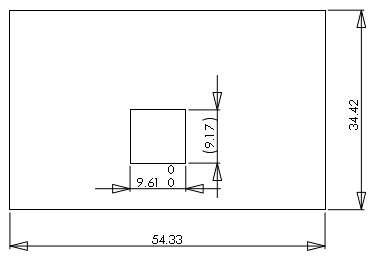

| Avant les modifications |
 |

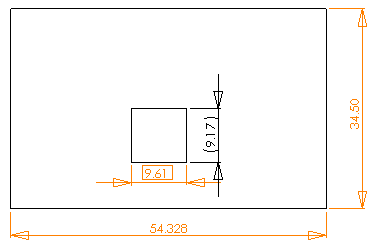

| Après les modifications |
Avec la mise en surbrillance activée, les modifications suivantes sont mises en surbrillance dans les mises en plan:
- Modifications de modèles pouvant provoquer le changement des valeurs numériques de base
- Cotes importées dont le type ou la valeur de tolérance a changé dans le modèle
- Cotes importées qui ont fait l'objet d'une modification dans Ajouter des parenthèses ou Cote de contrôle
- Cotes importées qui ont fait l'objet d'une modification dans le Texte de cote (<DIM> par défaut)
Lorsque vous survolez une cote modifiée avec le pointeur de la souris, une info-bulle affiche l'ancienne cote.
|
|
|
Cotes modifiées
|
|
|
|
Tolérance modifiée
|
