Déplier des plis de tôlerie

Vous pouvez déplier les plis d'une pièce de tôlerie de l'une des manières suivantes:

  • Pour déplier la pièce entière, si la fonction Etat déplié1 est présente, supprimez la fonction Etat déplié1, ou cliquez sur Déplier Tool_Flatten_Sheet_Metal.gif dans la barre d'outils Tôlerie.
    Les lignes de pliage sont montrées par défaut lorsque vous annulez la fonction Etat déplié1. Pour cacher les lignes de pliage, développez la fonction Etat déplié1, cliquez sur l'esquisse des Lignes de pliage et sélectionnez Cacher.
    Lorsque vous dépliez la pièce entière de cette manière, les traitements des coins sont appliqués pour créer une pièce de tôlerie dépliée nette.
  • Pour déplier la pièce entière, si la fonction Pliage1 est présente, annulez la suppression de la fonction Pliage1, ou cliquez sur Déplier Tool_Flatten_Sheet_Metal.gif dans la barre d'outils Tôlerie.
  • Pour déplier un ou plusieurs plis, ajoutez une fonction Déplier Tool_Unfold_Sheet_Metal.gif.
    Pour ne pas altérer la rapidité du système, dépliez et pliez uniquement les plis impliqués dans la tâche que vous effectuez. Par exemple, lorsque vous ajoutez un enlèvement de matière sur un pli, dépliez uniquement ce pli.

Utilisation des coupes d'onglets

Lorsque vous dépliez une pièce de tôlerie en annulant la suppression de la fonction Etat déplié, les traitements des coins sont automatiquement appliqués pour créer une pièce de tôlerie dépliée nette. Les traitements sont appliqués afin que la pièce dépliée soit propre à la fabrication.

Les traitements de coin s'appliquent uniquement à l'état déplié. C'est pourquoi la géométrie à l'état déplié diffère de la géométrie dépliée. Si vous annulez la suppression de l'état déplié dans l'arbre de création FeatureManager, la géométrie est différente de celle obtenue si vous utilisez l'outil Déplier pour déplier les plis d'une pièce de tôlerie.

Modèle d'origine

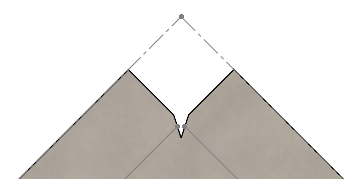

Modèle déplié sans traitement de coins Modèle déplié avec traitement de coins

Pour désactiver les traitements de coins :

  1. A l'aide du bouton droit de la souris, cliquez sur Etat déplié1 dans l'arbre de création FeatureManager et sélectionnez Editer la fonction.
  2. Dans le PropertyManager, désactivez l'option Traitement des coins.
