Wenn Sie ein Zunge-und-Schlitz-Feature in einer Baugruppenkomponente erstellen, können Sie die Langlöcher auf andere referenzierte Kopien derselben Komponente in der Baugruppe übertragen.
Wenn eine Baugruppe über eine Komponente mit einer Zunge verfügt, die zuvor mit dem Werkzeug Zunge und Schlitz erstellt wurde, können Sie auch Schlitze für diese Zunge auf andere referenzierte Kopien der Komponente in der Baugruppe übertragen.

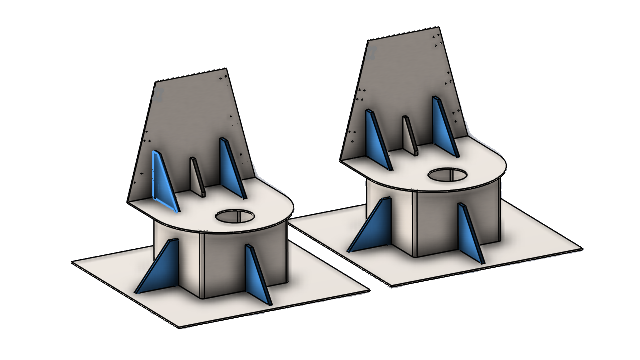

Wenn Sie beispielsweise eine Baugruppe mit mehreren referenzierten Kopien eines Teils mit einer Zunge haben, können Sie Langlöcher für die entsprechenden referenzierten Kopien propagieren.
Langlöcher werden nur propagiert, wenn sich die Zungenkomponente mit der Langlochkomponente schneidet.
Wenn Sie ein Muster für eine Komponente mit einer Zunge erstellen oder spiegeln, können Sie Langlöcher fortsetzen im PropertyManager auswählen, um Langlöcher auf sich schneidende Komponenten in der Baugruppe anzuwenden.
So übertragen Sie Langlöcher auf Baugruppen beim Erstellen von Zunge-und-Schlitz-Features:
- Klicken Sie in einer Baugruppe auf Zunge und Schlitz
(Blech-Symbolleiste).
- Wählen Sie im Grafikbereich eine Kante für die Zungen und eine entsprechende Fläche für die Schlitze aus.
- Legen Sie die Optionen im PropertyManager fest.
Wenn SOLIDWORKS mehrere referenzierte Kopien der Komponente in der Baugruppe erkennt, können Sie unter
Langlöcher propagieren Optionen festlegen:
- Nur ausgewählt. Propagiert Langlöcher nur auf der ausgewählten Komponente.
- Alle referenzierten Kopien in derselben übergeordneten Baugruppe. Propagiert Langlöcher auf alle referenzierten Kopien der ausgewählten Komponente, die sich in derselben übergeordneten Baugruppe befinden.
- Alle referenzierten Kopien. Propagiert Langlöcher auf allen referenzierten Kopien der ausgewählten Komponente.
- Klicken Sie auf
.
So übertragen Sie Langlöcher auf Baugruppen mit vorhandenen Zunge-und-Schlitz-Features:
- Klicken Sie in einer Baugruppe mit einer Komponente, die über eine Zunge und ein Langloch verfügt, mit der rechten Maustaste auf die Komponente und wählen Sie Langlöcher propagieren aus.
- Geben Sie im PropertyManager Langlochfortsetzung unter Referenzierte Kopien für Langlochfortsetzung eine Option an:
- Nur ausgewählt. Propagiert Langlöcher nur auf der ausgewählten Komponente.
- Alle referenzierten Kopien in derselben übergeordneten Baugruppe. Propagiert Langlöcher auf alle referenzierten Kopien der ausgewählten Komponente, die sich in derselben übergeordneten Baugruppe befinden.
- Alle referenzierten Kopien. Propagiert Langlöcher auf allen referenzierten Kopien der ausgewählten Komponente.
- Klicken Sie auf .
