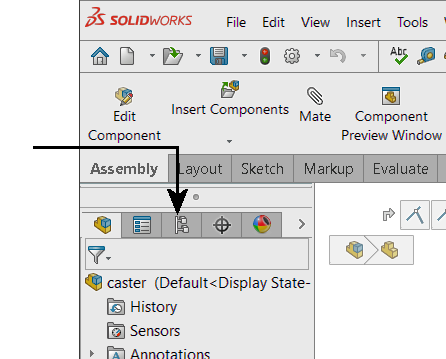

Viste di configurazione È possibile utilizzare le viste di configurazione per creare, selezionare e visualizzare configurazioni multiple di parti e assiemi in un documento. Nel ConfigurationManager: viene visualizzata la scheda Famiglia CAD per i modelli aggiornati in 3DEXPERIENCE Platform. La scheda ConfigurationManager viene visualizzata per i modelli che non sono aggiornati in 3DEXPERIENCE Platform. Nel ConfigurationManager: la scheda Famiglia CAD mostra le configurazioni come prodotti fisici e rappresentazioni. È possibile dividere una vista di configurazione e visualizzare due istanze della vista di configurazione, oppure combinare una vista di configurazione con l'albero di disegno FeatureManager o un PropertyManager. Le viste di configurazione hanno una sezione per controllare gli stati di visualizzazione. Per accedere a una vista di configurazione, fare clic su ConfigurationManager: scheda Famiglia CAD o scheda ConfigurationManager nella parte superiore del Pannello gestionale. Icone Famiglia CAD Oggetto famiglia CAD Un oggetto da cui è possibile creare diverse configurazioni per 3DEXPERIENCE Platform. Prodotto fisico Una configurazione con un numero di parte che può essere ordinato su una distinta materiali. Rappresentazione Una configurazione figlio di un prodotto fisico che mostra lo stato del prodotto fisico. Icone di ConfigurationManager Assieme o parte SOLIDWORKS. Configurazione creata manualmente. Configurazione creata con una tabella dati. Configurazione creata manualmente con uno stato di esplosione o una configurazione derivata. Configurazione creata con una tabella dati che possiede uno stato di esplosione o una configurazione derivata. Configurazione con un set di dati completo e aggiornato. Genera il set di dati completo per la configurazione al salvataggio successivo. Icone di configurazione condivisa Tabella dati Excel Appare quando il modello contiene una tabella dati. Fare clic con il tasto destro per modificare, salvare o eliminare la tabella dati. Tabella di configurazione Appare quando il modello presenta due o più configurazioni. Fare clic con il pulsante destro del mouse per modificare la tabella. PropertyManager Appare quando si definisce un PropertyManager personalizzato nella finestra di dialogo Configuration Publisher. Questi PropertyManagers consentono la selezione della configurazione di una parte quando la si inserisce in un assieme. Fare clic con il pulsante destro del mouse per modificare il PropertyManager. Argomento principaleConfigurazioni Gestione dei dati di configurazione Configurazioni manuali Configurazioni della tabella dati Modifica configurazioni Parametri configurabili Configuration Publisher Configurazione del PropertyManager dei componenti di Toolbox Selezione delle configurazioni dalla barra degli strumenti di contesto Stati di visualizzazione negli assiemi Pannello di visualizzazione negli assiemi Attivazione di una configurazione Panoramica sull'interfaccia utente Visualizzazione delle anteprime di configurazione È possibile visualizzare le anteprime di configurazione di una parte o di un assieme nel PropertyManager. Non è necessario aprire una configurazione per prenderne visione, che permette di risparmiare tempo se le parti o gli assiemi sono complessi. Per visualizzare un'anteprima della configurazione nel PropertyManager: Nella scheda del ConfigurationManager , fare clic con il tasto destro del mouse sulla configurazione da visualizzare in anteprima e selezionare Mostra anteprima. L'anteprima della configurazione appare nel PropertyManager. Se l'anteprima non appare, aprire ogni configurazione e salvare il documento in ciascuna di essa. Con la selezione successiva di Mostra anteprima, apparirà l'anteprima. Fare clic in un punto qualsiasi dell'area grafica per nascondere l'anteprima. Personalizzazione Ordinamento di configurazione È possibile specificare l'ordine in cui le configurazioni vengono elencate.Per personalizzare l'ordinamento delle configurazioni: In ConfigurationManager: scheda Famiglia CAD o scheda ConfigurationManager , fare clic con il pulsante destro del mouse sulla configurazione di primo livello, quindi fare clic su Ordine albero. Selezionare un'opzione: Opzione Descrizione Numerico Dispone in ordine crescente per valore alfabetico o numerico. Letterale Dispone in ordine alfabetico. Manuale (trascina e rilascia) Trascinare le configurazioni nell'albero di configurazione. Quando si rilascia il pulsante del mouse, la configurazione spostata viene inserita immediatamente sotto l'elemento evidenziato.Disponibile solo nella scheda ConfigurationManager . Basato su cronologia Ordina per data di creazione della configurazione, con l'ultima configurazione creata in fondo all'elenco. Tabella dati Ordina per elenco di configurazione dalla tabella dati.Disponibile quando il modello contiene una tabella dati.
Viste di configurazione È possibile utilizzare le viste di configurazione per creare, selezionare e visualizzare configurazioni multiple di parti e assiemi in un documento. Nel ConfigurationManager: viene visualizzata la scheda Famiglia CAD per i modelli aggiornati in 3DEXPERIENCE Platform. La scheda ConfigurationManager viene visualizzata per i modelli che non sono aggiornati in 3DEXPERIENCE Platform. Nel ConfigurationManager: la scheda Famiglia CAD mostra le configurazioni come prodotti fisici e rappresentazioni. È possibile dividere una vista di configurazione e visualizzare due istanze della vista di configurazione, oppure combinare una vista di configurazione con l'albero di disegno FeatureManager o un PropertyManager. Le viste di configurazione hanno una sezione per controllare gli stati di visualizzazione. Per accedere a una vista di configurazione, fare clic su ConfigurationManager: scheda Famiglia CAD o scheda ConfigurationManager nella parte superiore del Pannello gestionale. Icone Famiglia CAD Oggetto famiglia CAD Un oggetto da cui è possibile creare diverse configurazioni per 3DEXPERIENCE Platform. Prodotto fisico Una configurazione con un numero di parte che può essere ordinato su una distinta materiali. Rappresentazione Una configurazione figlio di un prodotto fisico che mostra lo stato del prodotto fisico. Icone di ConfigurationManager Assieme o parte SOLIDWORKS. Configurazione creata manualmente. Configurazione creata con una tabella dati. Configurazione creata manualmente con uno stato di esplosione o una configurazione derivata. Configurazione creata con una tabella dati che possiede uno stato di esplosione o una configurazione derivata. Configurazione con un set di dati completo e aggiornato. Genera il set di dati completo per la configurazione al salvataggio successivo. Icone di configurazione condivisa Tabella dati Excel Appare quando il modello contiene una tabella dati. Fare clic con il tasto destro per modificare, salvare o eliminare la tabella dati. Tabella di configurazione Appare quando il modello presenta due o più configurazioni. Fare clic con il pulsante destro del mouse per modificare la tabella. PropertyManager Appare quando si definisce un PropertyManager personalizzato nella finestra di dialogo Configuration Publisher. Questi PropertyManagers consentono la selezione della configurazione di una parte quando la si inserisce in un assieme. Fare clic con il pulsante destro del mouse per modificare il PropertyManager. Argomento principaleConfigurazioni Gestione dei dati di configurazione Configurazioni manuali Configurazioni della tabella dati Modifica configurazioni Parametri configurabili Configuration Publisher Configurazione del PropertyManager dei componenti di Toolbox Selezione delle configurazioni dalla barra degli strumenti di contesto Stati di visualizzazione negli assiemi Pannello di visualizzazione negli assiemi Attivazione di una configurazione Panoramica sull'interfaccia utente Visualizzazione delle anteprime di configurazione È possibile visualizzare le anteprime di configurazione di una parte o di un assieme nel PropertyManager. Non è necessario aprire una configurazione per prenderne visione, che permette di risparmiare tempo se le parti o gli assiemi sono complessi. Per visualizzare un'anteprima della configurazione nel PropertyManager: Nella scheda del ConfigurationManager , fare clic con il tasto destro del mouse sulla configurazione da visualizzare in anteprima e selezionare Mostra anteprima. L'anteprima della configurazione appare nel PropertyManager. Se l'anteprima non appare, aprire ogni configurazione e salvare il documento in ciascuna di essa. Con la selezione successiva di Mostra anteprima, apparirà l'anteprima. Fare clic in un punto qualsiasi dell'area grafica per nascondere l'anteprima. Personalizzazione Ordinamento di configurazione È possibile specificare l'ordine in cui le configurazioni vengono elencate.Per personalizzare l'ordinamento delle configurazioni: In ConfigurationManager: scheda Famiglia CAD o scheda ConfigurationManager , fare clic con il pulsante destro del mouse sulla configurazione di primo livello, quindi fare clic su Ordine albero. Selezionare un'opzione: Opzione Descrizione Numerico Dispone in ordine crescente per valore alfabetico o numerico. Letterale Dispone in ordine alfabetico. Manuale (trascina e rilascia) Trascinare le configurazioni nell'albero di configurazione. Quando si rilascia il pulsante del mouse, la configurazione spostata viene inserita immediatamente sotto l'elemento evidenziato.Disponibile solo nella scheda ConfigurationManager . Basato su cronologia Ordina per data di creazione della configurazione, con l'ultima configurazione creata in fondo all'elenco. Tabella dati Ordina per elenco di configurazione dalla tabella dati.Disponibile quando il modello contiene una tabella dati.
Visualizzazione delle anteprime di configurazione È possibile visualizzare le anteprime di configurazione di una parte o di un assieme nel PropertyManager. Non è necessario aprire una configurazione per prenderne visione, che permette di risparmiare tempo se le parti o gli assiemi sono complessi. Per visualizzare un'anteprima della configurazione nel PropertyManager: Nella scheda del ConfigurationManager , fare clic con il tasto destro del mouse sulla configurazione da visualizzare in anteprima e selezionare Mostra anteprima. L'anteprima della configurazione appare nel PropertyManager. Se l'anteprima non appare, aprire ogni configurazione e salvare il documento in ciascuna di essa. Con la selezione successiva di Mostra anteprima, apparirà l'anteprima. Fare clic in un punto qualsiasi dell'area grafica per nascondere l'anteprima.
Personalizzazione Ordinamento di configurazione È possibile specificare l'ordine in cui le configurazioni vengono elencate.Per personalizzare l'ordinamento delle configurazioni: In ConfigurationManager: scheda Famiglia CAD o scheda ConfigurationManager , fare clic con il pulsante destro del mouse sulla configurazione di primo livello, quindi fare clic su Ordine albero. Selezionare un'opzione: Opzione Descrizione Numerico Dispone in ordine crescente per valore alfabetico o numerico. Letterale Dispone in ordine alfabetico. Manuale (trascina e rilascia) Trascinare le configurazioni nell'albero di configurazione. Quando si rilascia il pulsante del mouse, la configurazione spostata viene inserita immediatamente sotto l'elemento evidenziato.Disponibile solo nella scheda ConfigurationManager . Basato su cronologia Ordina per data di creazione della configurazione, con l'ultima configurazione creata in fondo all'elenco. Tabella dati Ordina per elenco di configurazione dalla tabella dati.Disponibile quando il modello contiene una tabella dati.
