Durante l'importazione di un file STEP di grandi dimensioni tramite 3D Interconnect, è possibile applicare filtri prima dell'importazione. Ciò consente di importare i componenti selezionati dal file utilizzando la finestra Importa filtro.

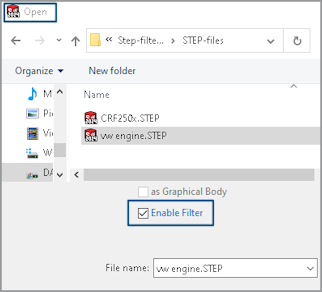

Quando si seleziona
Attiva filtro durante l'importazione del file STEP (), è possibile:

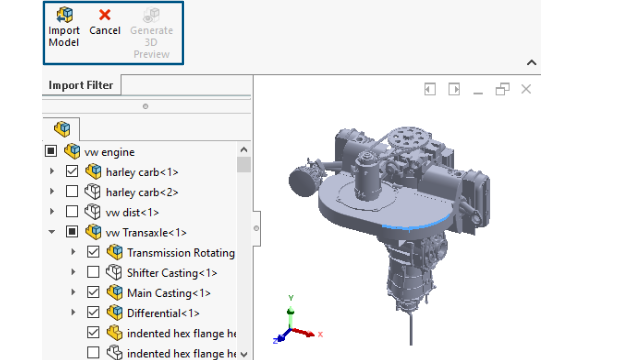

- Visualizzare la struttura del prodotto STEP analogamente all'albero di disegno FeatureManager.
- Selezionare e rimuovere i componenti dalla struttura del prodotto STEP.
- Fare clic con il pulsante destro del mouse sui componenti, quindi fare clic su Mantieni componenti o Escludi componenti per selezionare o rimuovere più componenti contemporaneamente.
- Generare un'anteprima grafica minimale (con meno dettagli, ad esempio escludendo gli aspetti) nell'area grafica con Genera anteprima 3D
.
- Fare clic su Importa modello
o su Annulla dopo aver visualizzato in anteprima il modello minimale filtrato o direttamente senza generazione dell'anteprima grafica.
L'importazione di un file STEP di grandi dimensioni è più rapida, con prestazioni migliorate a seconda del numero di oggetti selezionati durante l'applicazione dei filtri. Consente inoltre di lavorare con un modello semplificato.
