データム ID 記号

データムとは、ジオメトリ エンティティと幾何公差の測定および配置の基準として使用する平面、直線、または点です。

データム ID 記号を作成するには、AM_DatumIdentifier コマンドを使用します。

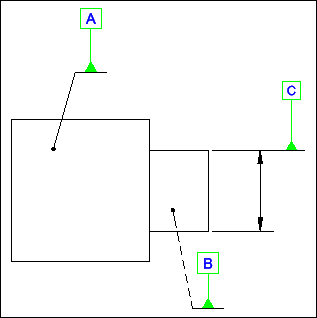

データム ID 記号は、フィーチャー コントロール フレーム記号のデータム フィーチャーを識別します。たとえば、データム ID 記号を使用すると、穴の中心をマークできます。

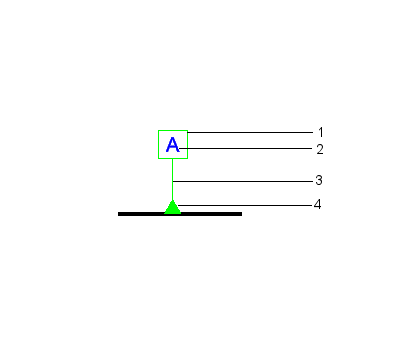

図面にデータム ID 記号を作成すると、矩形で囲まれたデータム ID を含むラベルが生成されます。データム ID は、データムを基準として使用するすべてのフィーチャー コントロール フレームに表示されます。引出線は、図面上でデータムとラベルを接続します。引出線は、塗り潰されたまたは塗り潰されていない三角形を含みます。三角形の位置が、対応するデータムを示します。
