モデルを仮想の切断面で切断する断面線を引いて、部品の断面を断面図に描き出すことができます。
AM_SectionLine コマンドを入力して断面線を引きます。このコマンドを使用すると、矢印、直線、名前など、断面線のさまざまなエンティティの外観を制御できます。次のタイプの断面図では、エンティティに複数の断面を作成できます。
断面図のタイプ |
説明: |
全断面 |
切断面がエンティティの全長を通ります。 |
整列断面 |
2 つの非平行切断面がエンティティを通ります。これらの断面は、円筒エンティティで使用します。 |
半断面 |
切断面が、エンティティの一部を通って断面を作成します。 |
オフセット断面 |
切断面が折れ曲がり、エンティティのフィーチャーを通ります。これらの断面は、直線上にないエンティティで使用します。 |
例: 全断面

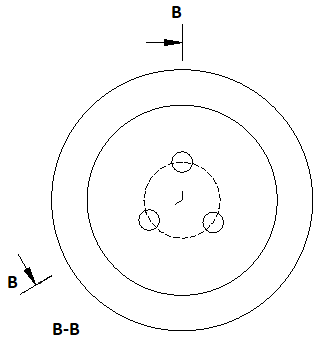

例: 整列断面

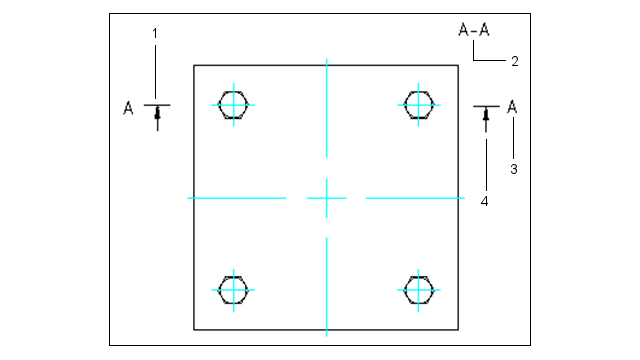

コマンドにより次のエンティティが作成されます:

エンティティ |
説明: |
1 |
断面線 |
2 |
断面図ラベル |
3 |
断面図識別子 |
4 |
方向矢印 |
