ベクトルの反力結果表示(Displaying Vectors with Reaction Force Results)

モーション解析 スタディから反力結果のベクトル表示を行うには:

  1. モーション解析 スタディから、結果とプロット Tool_Results_and_Plots.gif（MotionManager ツールバー）をクリックします。
  2. PropertyManager の 結果 カテゴリで、力 を選択します。
  3. サブカテゴリに反力(Reaction Force)を選択します。
  4. 結果の構成部品、たとえば 大きさ を選択します。
  5. 反力を定義する合致を選択します。
    合致を検索して選択するために、MotionManager tree の合致の上にカーソルを置き、グラフィック領域のアセンブリ上で合致をハイライトすることは最も簡単な方法です。
  6. 合致の定義で使用された部品の面を選択します。
  7. グラフィックス ウィンドウでベクトルを表示 を選択します。
    このオプションにアクセスするために正確にベクトル定義を設定しなくてはなりません。 例えば、合致とその定義した部品を選択しない場合、このオプションは非表示になります。
  8. をクリックします。

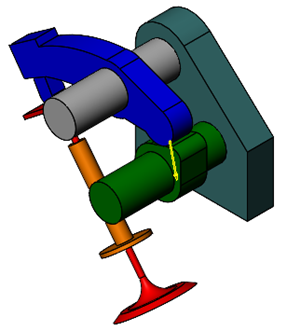

    既にモーションを計算した場合は、ベクトルが表示されます。
  9. モーション シミュレーションの間にベクトルを見るために、モーションを計算、または再生します。
