矩形ダクト エルボのジオメトリ要件

矩形ダクト エルボ スケッチ

• スケッチ1（Sketch1）という名の右側面上のスケッチ。
• 次の名前の寸法を持つ、スケッチの原点から作成した、正方形または長方形:
  • 高さ@スケッチ1（Height@Sketch1）
  • 幅@スケッチ1（Width@Sketch1）
  • 整列角度@スケッチ1（AlignmentAngle@Sketch1）（必須寸法）

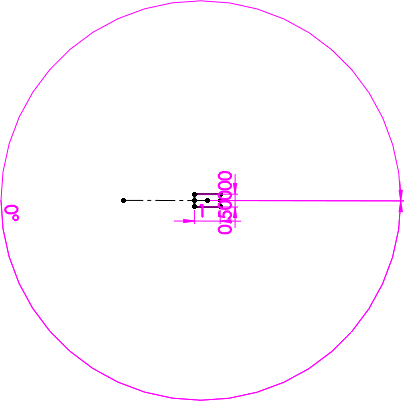

    高さ@スケッチ1（Height@Sketch1） = 0.50 幅@スケッチ1（Width@Sketch1） = 1

    整列角度@スケッチ1（AlignmentAngle@Sketch1） = 0°（必須寸法） 上記のイメージは水平ベンドを表します。

• 次の名の寸法を持つエルボ円弧（ElbowArc）という名の上面上のスケッチ:
  • ベンド半径@エルボ円弧（BendRadius@ElbowArc）（必須寸法）
  • ベンド角度@エルボ円弧（BendAngle@ElbowArc）（必須寸法）
  エルボ円弧（Elbow Arc）は、スイープ フィーチャースイープ-薄版（Sweep-Thin1）が作成された後で作成する必要があります。

  ベンド半径@エルボ円弧（BendRadius@ElbowArc） = 1.5 ベンド角度@エルボ円弧（BendAngle@ElbowArc）= 90°

  ベンド半径とベンド角度

• スケッチ2（Sketch2）という名の接続点用のスケッチ:
  • 次の名の寸法を持つ接続点1（CPoint1）という名の右側面上の接続点プロパティ:
    • 深さ@接続点1（Depth@CPoint1）
    • 幅@接続点1（Width@CPoint1）。
  • 次の名の寸法を持つ接続点2（CPoint2）という名の正面上の接続点プロパティ:
    • 深さ@接続点2（Depth@CPoint2）
    • 幅@接続点2（Width@CPoint2）。

  スケッチ2（Sketch2）: 接続点1（CPoint 1）と接続点2（CPoint 2）

スイープ（Sweep）

厚み@スイープ-薄版1（Thickness@Sweep-Thin1）という名の寸法を持つスイープ-薄版1（Sweep-Thin1）という名の上面上のスイープ フィーチャー。
