図面の傾斜へのアノテート アイテムの追加

部品表に対してユーザー定義プロパティとして傾斜を追加することにより、配管図面の傾斜にアノテート アイテムを追加できます。

1. 配管図面で、部品表を右クリックして挿入 > 列を選択します。
2. 列タイプダイアログボックスで、プロパティ名に傾斜を選択します。

   傾斜の列が BOM に追加されます。 傾斜を含む配管セグメントが BOM にリストされます。

   ユーザー定義の BOM テンプレートを使用する場合は、傾斜をユーザー定義プロパティとして追加する必要があります。 SOLIDWORKS ヘルプ: 部品表 - ユーザー定義プロパティを参照してください。

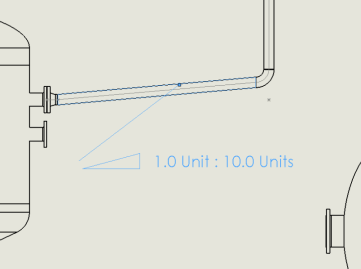

3. 傾斜した配管の中心線を右クリックし、アノテート アイテム（Annotations） > 配管傾斜（Pipe Slope）を選択します。
4. 配管傾斜を左クリックして、次の斜度アノテート アイテムのいずれかを選択します。
   • 上へ...
   • 下へ...
   • 逆下...
   • 逆上...
