アセンブリ モードでのプローブ サイクル

アセンブリ モードで生成された各プローブ操作に対して、適切な部品インスタンスおよびミル パーツ セットアップを割り当てることができます。これにより、プローブ操作のツールパスをポストする際に、正確なパーツ セットアップの原点（Part Setup Origin）が保証されます。

以前のリリースでは、アセンブリのオペレーション設定にプローブ操作のみが存在する場合、SOLIDWORKS CAM では、取り付け具の座標系（FCS）から座標が測定されていました。SOLIDWORKS CAM では、セットアップのパラメータ（Setup Parameters）ダイアログ ボックスのオフセット（Offset）タブに、インスタンスと関連フィーチャーのセットアップはリストされていませんでした。出力の原点をパーツ セットアップの原点（Part Setup Origin）に指定しても、ツールパス座標は FCS を参照するため、ポストされるコードは不正確になっていました。

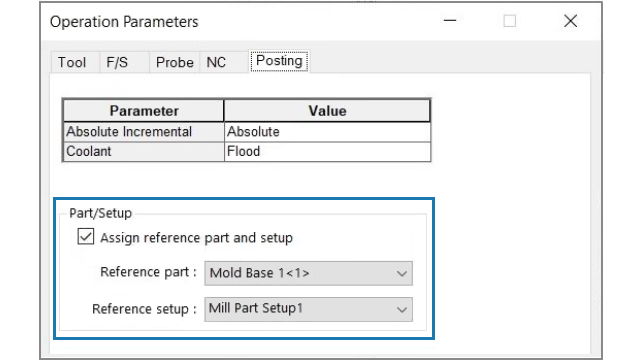

操作のパラメータ（Operation Parameters）ダイアログ ボックスのポスト（Posting）タブの部品/セットアップ（Part/Setup）で、アセンブリ モードのパラメータを指定できます。
パラメーター 説明
参照部品と参照セットアップを割り当て（Assign reference part and setup） 参照部品（Reference part）パラメータおよび参照セットアップ（Reference setup）パラメータを有効にします。
参照部品（Reference part） パーツ マネージャのすべての部品をリストします。

デフォルトでは、プローブ（Probe）操作のためにプローブ（Probe）タブで選択した面を持つ部品（部品インスタンスが複数ある場合は、部品インスタンスをサフィックスとする）が選択されます。面を選択しなかった場合は、SOLIDWORKS CAM ではパーツ マネージャにリストされている最初の部品が使用されます。

ポスト処理でパーツ セットアップの原点（Part Setup Origin）を指定する必要がある場合、SOLIDWORKS CAM では、選択した部品の原点の値が参照として使用されます。SOLIDWORKS CAM は、ツールパスの確認（Step Through Toolpath）コマンドおよびシミュレーション コマンドを実行する際にも、パーツ セットアップの原点（Part Setup Origin）を使用して座標を計算します。
参照セットアップ（Reference setup） 参照部品（Reference Part）で選択した部品または部品インスタンスに関連付けられているすべての部品セットアップをリストします。

デフォルトでは、選択したオペレーション設定からフィーチャーを機械加工できる、参照部品（Reference Part）で選択した部品または部品インスタンスの有効なフィーチャー セットアップが選択されます。

SOLIDWORKS CAM は、ポストする際にツールパスの座標を計算するために選択したパーツ セットアップの原点を使用します。

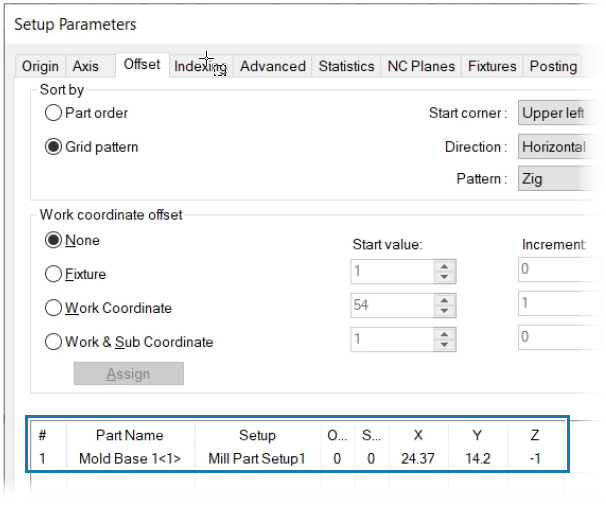

プローブ（Probe）操作の場合は、参照部品（Reference part）および参照セットアップ（Reference setup）で選択した内容が、セットアップのパラメータ（Setup Parameters）ダイアログ ボックスのオフセット（Offset）タブにある部品インスタンスおよびワーク座標に表示されます。
