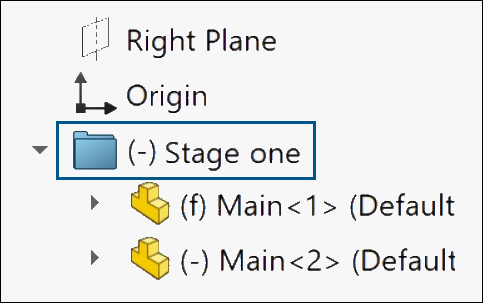

FeatureManager デザイン ツリーのフォルダの問題インジケータ。
|
フォルダ名の横にプレフィックス（-）が表示され、フォルダに問題のある構成部品が含まれることを示します。
部品では、このプレフィックスは一部のフィーチャーに未定義のスケッチがあるか、参照が欠落していることを示します。アセンブリでは、プレフィックスは一部の構成部品が非拘束であることを示します。
サブフォルダに、これらの問題があるフィーチャーまたは構成部品が含まれている場合も、このプレフィックスが表示されます。
|
|
ツール>選択サブメニュー
|

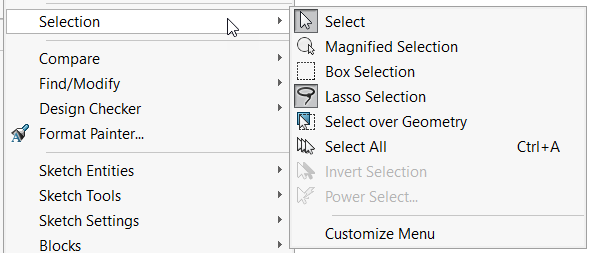

ツール（Tools）の選択（Selection）サブメニューには、以前はツール（Tools）のすぐ下にリストされていたすべての選択コマンドが含まれています。これによりツール（Tools）メニュー全体にすばやくアクセスできます。
|
|
CommandManager タブを再構築 - 評価
|

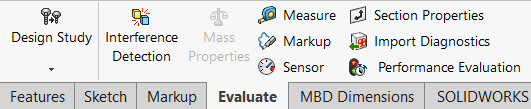

部品とアセンブリの評価（Evaluate） CommandManager タブが再編成され、コマンドにすばやくアクセスできるようになりました。図面のタブに変更はありません。
|
|
大きなドラッガとスプリッターライン
|

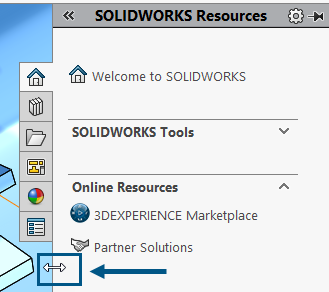

ユーザー インターフェイスのセクションをドラッグまたは分割するために使用する線のドラッグ ゾーンは、サイズが一貫して設定されています。たとえば、タスク パネルのドラッグ ラインとモーション スタディの垂直アジャスタ ラインは、以前のバージョンの 2 倍のサイズになります。これにより、選択とドラッグが改善されています。
|
|
デザイン ライブラリ（Design Library）を検索する
|

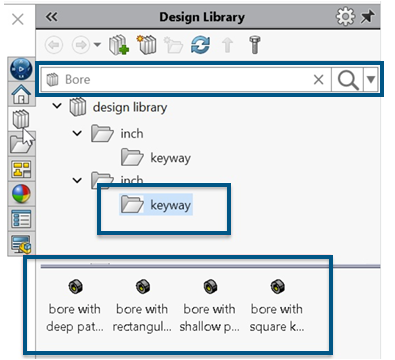

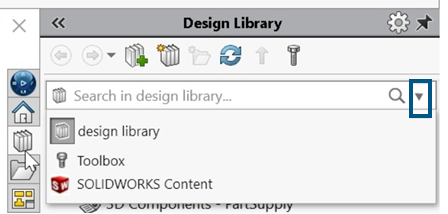

検索バーを使用して、デザイン ライブラリまたは特定のライブラリ内を検索できます。検索を特定のライブラリに限定するには、下向き矢印をクリックしてライブラリを選択します。  以前のリリースでは、デザイン ライブラリに検索機能はありませんでした。 Toolbox を選択して、設定しなかった場合、Toolbox に追加するように指示するプロンプトが表示されます。
|
|
デフォルト テンプレートのダイアログボックス
|

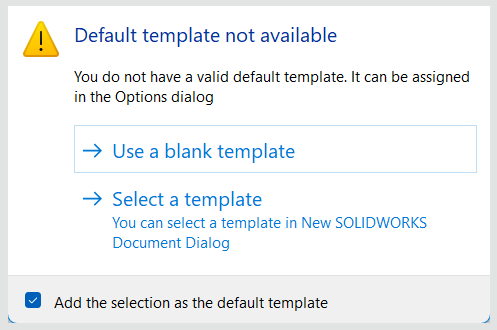

デフォルト テンプレートに問題があって、部品、アセンブリ、または図面で使用できない場合は、次のオプションがある デフォルト テンプレート使用不可（Default template not available）ダイアログボックスが表示されます。
- 空白のテンプレートを使用（Use a blank template）。デフォルトのテンプレートを作成します。
- テンプレートを選択（Select a template）。使用するテンプレートを選択できる新規 SOLIDWORKS ドキュメント（New SOLIDWORKS Document）ダイアログ ボックスを開きます。
-
選択内容をデフォルトのテンプレートとして追加（Add the selection as the default template）チェック ボックス。選択したテンプレートを開いているすべてのファイルに適用します。このオプションを選択すると、デフォルトのテンプレートに問題がある場合に、今後開くファイルにデフォルトのテンプレートは使用できません（Default template not available）ダイアログ ボックスが表示されなくなります。これらのファイルには、ここで指定するデフォルトのテンプレートが使用されます。

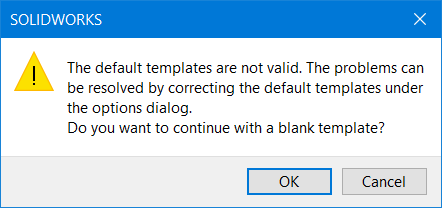

以前のリリースで、受け取っていたアラートはこれです。  これは、SOLIDWORKS のバージョンをアップグレードしたときに、デフォルトのテンプレートに誤ったパスなどの問題がある場合に表示されました。また、3DEXPERIENCE ユーザーがプラットフォームからファイルを、たとえばアセンブリ内などに、構成部品のダウンロード時にダウンロードすると、このアラートが構成部品ごとに表示され、選択したテンプレートを後続のすべての構成部品に適用するオプションはありませんでした。
|
