冷却管（Cooling Channel） PropertyManager

シミュレーション専用の冷却管領域を作成するには、チャネルの中心線を指定する 1 つ以上のスケッチを使用します。

冷却管（Cooling Channel） PropertyManager を開くには:

  • PlasticsManager で領域（Domains） を右クリックし、冷却管（Cooling Channel）をクリックします。

選択アイテム チャネル レイアウトを定義するスケッチ線を選択します。
  寸法値を反対側に反転 選択されている冷却管の寸法値を反転します。

チャネルのパラメータ

一般 線要素でつながった 2 つの端節点で直径を入力して、冷却管を作成します。

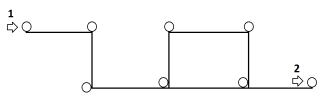

冷却管レイアウトの図式表示

1: 入力節点、2: 出力節点
バッフル 2 つの端節点で 1 つの直径を入力して、冷却管を作成します。 ボトム ノードはライン要素のノードに接続され、トップ ノートは接続されていません。

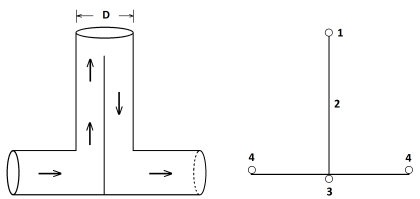

バッフル冷却管の図式表示

1: トップ ノード、2: バッフル、3: ボトム ノード、4: 管要素
バブラー 2 つの端節点に 2 つの直径（チューブ断面）を入力して、冷却管を作成します。 ボトム ノードはライン要素に接続され、トップ ノートは接続されていません。

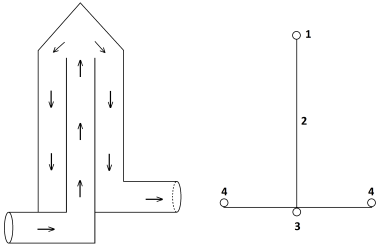

バブラー冷却管の図式表示

1: トップ ノード、2: バブラー、3: ボトム ノード、4: 管要素
流入口の反転 流入口の方向を反転します。
