데이텀은 기하 요소와 기하 공차를 측정하고 찾기 위해 참조로 사용되는 평면, 직선 또는 점입니다.
AM_DatumIdentifier 명령을 사용하여 데이텀 식별자 기호를 작성합니다.
데이텀 식별자 기호는 피처 제어 프레임 기호의 데이텀 피처를 식별합니다. 예를 들어, 데이텀 식별자 기호를 사용하여 구멍의 중심을 표시할 수 있습니다.
도면에 데이텀 식별자 기호를 만들면 직사각형 안에 데이텀 식별자가 들어 있는 라벨이 생성됩니다. 데이텀 식별자는 데이텀을 참조로 사용하는 모든 피처 제어 프레임에 나타납니다. 지시선은 라벨을 도면의 데이텀에 연결합니다. 지시선에는 채워진 삼각형이나 빈 삼각형이 포함될 수 있습니다. 삼각형의 위치는 해당 데이텀을 나타냅니다.

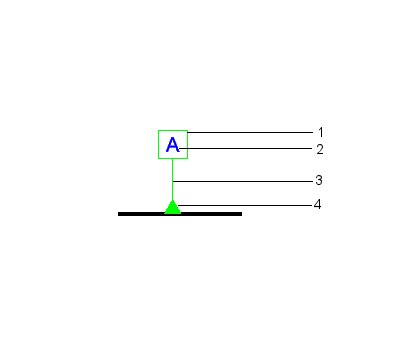

데이텀 식별자 기호의 도면요소
| 1 |
정사각형 프레임 |
| 2 |
최대 두 대문자로 이루어진 데이텀 식별자 |
| 3 |
지시선 화살표 |
| 4 |
삼각형 기호 |
다음 위치에 데이텀 식별자 기호를 첨부할 수 있습니다.
- 곡면 또는 곡면의 연장선 한 개
- 연장선, 치수, 또는 축과 같은 가시선
- 구멍, 구멍을 가리키는 지시선 또는 피처 제어 프레임
데이텀 식별자 기호의 예:

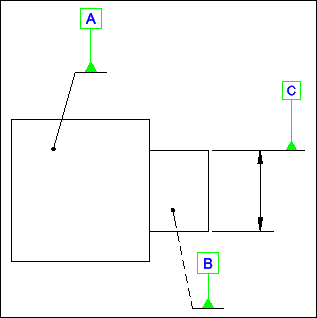

곡면과 치수 보조선에
특정 점에
