향상된 알고리즘은 다음 경우에 접촉되어 있는 요소를 자동으로 본드 결합합니다.
- 솔리드와 접촉되어 있는 쉘의 면 또는 모서리
- 쉘의 다른 면 또는 모서리와 만나는 쉘의 면 또는 모서리
- 스티프너의 역할을 하는 빔과 접촉되어 있는 솔리드 또는 쉘의 면. 빔의 바디가 솔리드 또는 쉘 면과 접촉해야 합니다.
- 빔 조인트와 접촉되어 있는 솔리드 또는 쉘의 면
판금 바디와 곡면은 쉘로 메시가 작성됩니다. 판금 바디에 하중, 구속, 상호작용 및 커넥터를 적용할 수 있으며, 이러한 판금 바디는 중간 곡면으로 자동 전환됩니다. 쉘에 하중과 구속 조건 적용도 참조하십시오.
쉘 모서리-면 접촉 정의를 보거나 편집하려면 로컬 상호작용 PropertyManager의 쉘 모서리 찾기 - 솔리드/쉘 면 세트 옵션을 사용합니다.
중립면에서 작성된 쉘로 메시된 판금 부품의 면에 접촉할 경우 본드 접촉이 중립면 쉘로 자동으로 전환됩니다.
이 제한 사항은 (a) 모든 스터디의 노드-면 본드 결합 공식 및 (b) 비선형 스터디의 곡면-곡면 본드 결합 공식에만 적용됩니다.
다른 곡면(솔리드 또는 쉘)이 있는 판금 파트 사이에 본드 결합 접촉이 있는 경우, 본드 결합 알고리즘은 중간 곡면 메시와 접촉 곡면 지오메트리 사이의 틈으로 인해 과도 경화를 강제 적용할 수 있습니다. 본드 결합 접촉의 과도 경화는 강체 바디 모드의 계산을 변경합니다. 중간 곡면에서 접촉 곡면 지오메트리로 판금 파트의 메시를 오프셋하여 틈을 제거할 경우 프로그램은 모든 강체 모드(고유진동수 값이 0에 가까움)를 계산합니다.
|
|
| 판금 면과 접한 곡면 모서리
|
메시 측면 뷰(확대됨) |
|
|
| 서로 맞닿는 판금 면
|
중간 곡면에서 메시 보기
|
|
|
| 판금 면과 접한 솔리드 면
|
메시 측면 뷰(확대됨)
|
판금 면과 접한 구조용 멤버 간 본드 결합이 자동으로 생성되고 중립면 쉘로 전환됩니다.
|
|
| 판금 면과 접한 구조용 멤버 |
메시 측면 뷰(확대됨)
|
쉘 요소로 메시된 접촉하는 비평면 면의 경우 직접 본드 결합을 정의해야 합니다. 그러나 비평면 면이 있는 곡면에서 서로 접촉하는 모서리의 경우 자동으로 본드 결합이 될 수 있습니다.
|
|
| 자유 곡선을 교차하는 솔리드 바디와 쉘 바디 간 접촉 세트 자동 탐지 쉘 모서리 찾기 - 솔리드/쉘 면 세트 옵션을 사용합니다. |
쉘의 접촉하는 비평면 면. 본드 접촉을 직접 정의합니다. |

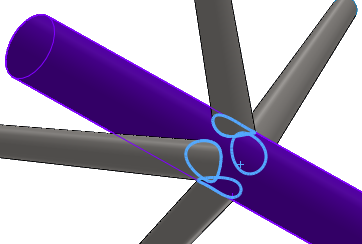

빔 조인트가 솔리드 또는 쉘의 인접 면에 연결되면 빔의 실제 단면이 메시 작성되고 솔리드 또는 쉘 면에 인쇄되어 보다 정확한 본드 결합 연결이 생성됩니다.
메시 작성 중에는 인쇄된 빔 단면 영역에 요소가 생성됩니다. 말단 빔 조인트는 인쇄된 단면 영역 내의 모든 요소에 연결되어 보다 사실적인 조인트 표현을 형성합니다.
|
|
| 빔-평면 조인트 |

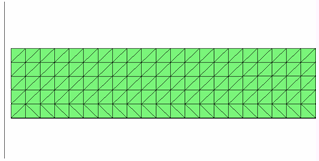

평면에 각인된 빔 단면 영역의 메시 |
이러한 보다 사실적인 빔 조인트 - 판금 결합 연결은 현재 비선형 스터디에서 사용할 수 없습니다. 빔 조인트 - 평판 연결이 있는 비선형 스터디를 해석하려면 새 메시를 작성해야 합니다. 정적 스터디의 기존 메시를 비선형 스터디로 복사할 수 없습니다.
