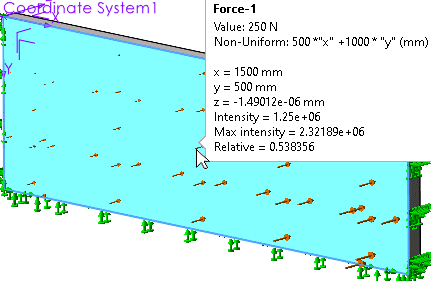

요소에 특정 방향으로 가변 하중 적용하기 특정 방향으로 요소에 가변 하중 부과 방법 Simulation 스터디 트리에서 외부 힘 아이콘을 오른쪽 클릭하고 힘을 선택합니다. 하중 PropertyManager가 나타납니다. 힘을 가할 면, 모서리, 꼭지점, 참조점 상자 안쪽을 클릭한 후 힘을 가할 요소를 선택합니다. 선택한 요소 또는 선택한 방향에 수직으로 힘을 가하려면 수직을 클릭합니다. 선택한 방향에 대해 방향을 위한 면, 모서리, 평면, 축 상자 안쪽을 클릭한 후 방향을 지정할 요소를 선택합니다. 방향으로, 면 또는 평면을 선택할 경우 참조면 방향 1, 참조면 방향 2 또는 면에 수직 방향 중 적어도 하나를 지정합니다. 방향을 지정하기 위해 모서리를 선택한 경우 모서리를 따라 하중 값을 지정합니다. 방향으로 축을 선택할 경우 반경 방향, 원주 방향 또는 축 중 적어도 하나를 지정합니다. 힘을 가할 바디를 한 개 이상 선택할 경우, 항목 당 또는 전체를 선택합니다. 필요한 단위 를 선택합니다. 하중에서 하중 부품 또는 수직 하중의 값을 설정합니다. 공간적 하중 변화량을 설명하는 수식을 정의하려면 가변 분포를 선택합니다.좌표계 선택 상자 안쪽을 클릭하고 좌표계를 선택합니다. 그래프 영역 또는 FeatureManager 디자인 트리로부터 데카르트식, 원통형 또는 원구형입니다. 선형 또는 각도 좌표 단위를 선택합니다. 선택한 좌표계 유형의 이미지를 클릭하고 수식 편집을 클릭합니다. 선택한 좌표계에서의 공간적 힘 변화량을 설명할 수식을 입력합니다. 드롭다운 메뉴에 들어 있는 기본적인 수학 함수의 목록을 사용할 수 있습니다. 수식 인터페이스에서 좌표는 따옴표로 묶어야 합니다 "x", "y", "z", "r", "t" 및 "p"입니다. 선택한 요소의 분포 힘 값의 합계는 입력한 총 힘 값과 같습니다. 를 클릭합니다. 가변 분포를 사용하여 힘을 정의한 후 힘의 화살표 기호 위에 마우스를 올려 놓으면 해당 위치에서 힘 값을 쿼리할 수 있습니다.SOLIDWORKS Simulation은 화살표 기호가 있는 위치에서만 힘 강도 값을 표시합니다. 이 소프트웨어는 힘을 가하는 지오메트리를 기준으로 적절한 수의 화살표 기호를 생성합니다. 주석에는 다음 항목이 나열됩니다. 값. 힘 가변. 길이 단위를 포함한 가변 힘 분포를 정의하는 수식 x, y 및 z. 참조 좌표계를 기준으로 선택한 화살표 기호의 X, Y, Z 좌표 강도. 선택한 화살표 기호에서 가변 분포를 정의하는 수식의 값 최대 강도. 화살표 기호의 모든 위치 간의 가변 분포를 정의하는 수식의 최대값 관계. 선택한 화살표 기호에서의 강도/최대 강도 솔버는 메시 작성 후 각 절점에서 정확한 힘 값을 계산합니다. 분포 힘 값의 합계는 가한 힘 값과 같습니다.

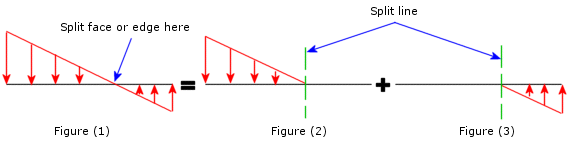

하중 방향이 변경되는 경우의 가변 분포 그림에서와 같이, 모서리 또는 면의 한 부분에서 하중의 방향이 바뀌는 방식으로 분포를 지정한 경우, 프로그램은 하중 절대 값의 합을 PropertyManager에 정의한 값과 동일하게 설정합니다. 방향이 변경되는 가변 하중을 부과하는 경우 [그림 (1)], 하중의 방향이 바뀌는 곳에서 하중 개체를 분할하여 하중을 두 단계로 부과합니다 [그림 (2)와 (3)].
