빔 결합과 빔 바디에 열 하중을 적용할 수 있습니다. 빔이 있는 모델에서 열전달 해석을 실행한 후, 온도를 선형 정적, 비선형 정적, 고유진동수, 좌굴 또는 비선형 동적 스터디로 불러와 응력 해석을 수행할 수 있습니다.
이 테이블에는 빔 및 트러스 요소에 적용할 수 있는 열 하중 유형이 나열되어 있습니다. 빔 및 트러스 결합에는 집중된 열 하중을 적용하고 빔 및 트러스 바디의 길이를 따라 분산된 열 하중을 적용합니다.
| |
빔 또는 트러스 |
| 열 하중 |
결합 |
바디 |
| 온도 |
예 |
예 |
| 대류 |
아니요 |
예 |
| 열 유속 |
아니요 |
예 |
| 열량 |
예 |
예 |
| 주변으로 복사만 |
아니요 |
예 |
열 유속만 열 하중의 비균일 분포를 지원합니다.

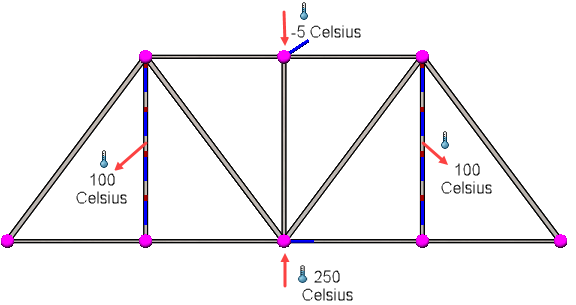

예를 들어, 결합 또는 빔 바디에 온도를 적용하려면 온도 PropertyManager에서 결합
또는 빔
을 클릭합니다. 그래픽 영역에서 온도 하중을 적용할 결합이나 빔 바디를 선택합니다.

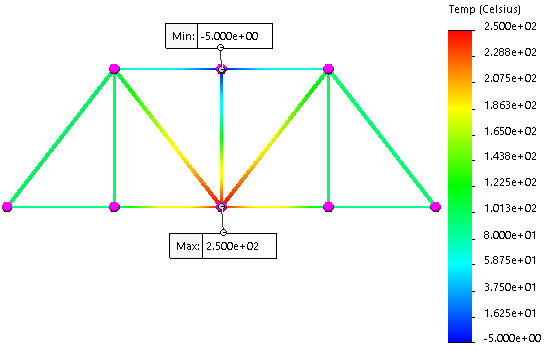

열 전달 스터디를 실행한 후 빔 모델에서 열온도 플롯 결과를 볼 수 있습니다. 트러스의 온도 결과 플롯이 표시됩니다.
열 전달 스터디의 온도를 기반으로 응력 해석을 수행하는 방법
- 정적 해석 스터디를 작성합니다.
- 정적 스터디 속성 대화 상자를 엽니다.
- 유동/온도 효과 탭의 열 전달 스터디에서 얻은 온도를 선택합니다.

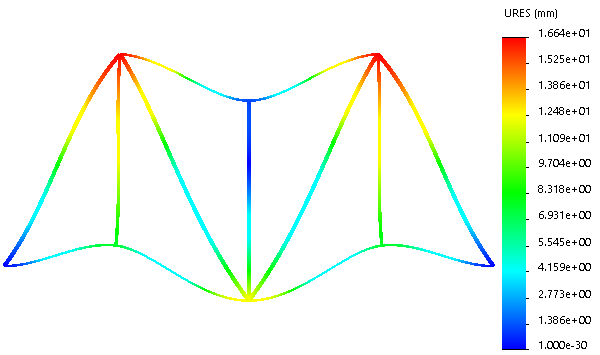

온도 하중을 정적 스터디로 불러온 트러스 모델의 결과 변위 플롯이 표시됩니다.
