면에 특정 방향으로 가변 압력 적용하기

특정 방향으로 면에 가변 압력 부과 방법

  1. Simulation 스터디 트리에서 외부 하중 아이콘을 오른쪽 클릭하고 압력 을 선택합니다.
    압력 PropertyManager가 나타납니다.
  2. 유형에서 참조 형상 사용을 선택합니다.
  3. 압력으로 선택한 면 에서 가변 압력을 가할 면을 선택합니다.
  4. 방향을 위한 면, 모서리, 평면, 축 에서 방향 요소를 선택합니다.
  5. 방향 지정을 위해 선택한 요소에 따라 다음과 같이 압력 성분을 선택합니다.
    • 방향 지정을 위해 면 또는 평면을 선택한 경우 참조면 방향 1 , 참조면 방향 2 또는 면에 수직 방향 중 적어도 하나를 지정합니다.
    • 방향 지정을 위해 모서리를 선택한 경우 해당 모서리를 따르는 압력이 기본적으로 선택됩니다 .
    • 방향 지정을 위해 축을 선택한 경우 반경 방향, 원주 방향 또는 축 중 적어도 하나를 지정합니다.
  6. 압력 아래에서 다음과 같이 합니다.
    1. 압력 단위 를 선택합니다.
    2. 압력 값 에 적용된 압력 값을 입력합니다.
  7. 가변 분포를 선택합니다.
  8. 좌표계 선택 에서 직교, 원통형 또는 원구형 좌표계 중 하나를 선택합니다.

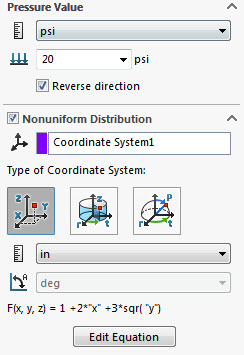

  9. 수식 편집을 클릭하여 가변 분포를 설명하는 수식을 입력합니다. 예:

    위 설정은 직교 좌표의 다음 압력에 적용됩니다.

    P(x,y) = 20 ( 1+2*X+3*sqrt (Y))

  10. 를 클릭합니다.

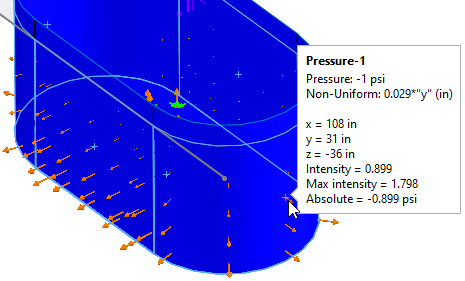

    가변 분포를 사용하여 압력을 정의한 후 압력의 화살표 기호 위에 마우스를 올려 놓으면 해당 위치에서 해당 값을 쿼리할 수 있습니다.

    SOLIDWORKS Simulation은 화살표 기호가 있는 위치에서만 압력 값을 표시합니다. 이 소프트웨어는 압력을 가하는 지오메트리를 기준으로 적절한 수의 화살표 기호를 생성합니다.



    주석에는 다음 항목이 나열됩니다.
    • 압력. 압력 값(압력 단위 포함)
    • 가변. 길이 단위를 포함한 가변 압력 분포를 정의하는 수식
    • x, y 및 z. 참조 좌표계를 기준으로 선택한 화살표 기호의 X, Y, Z 좌표
    • 강도. 선택한 화살표 기호에서 가변 분포를 정의하는 수식의 값
    • 최대 강도. 화살표 기호의 모든 위치 간의 가변 분포를 정의하는 수식의 최대값
    • 절대. 압력 값 * 선택한 화살표 기호에서 수식의 값
