프로그램은 다음 절차를 기반으로 끝난 파트의 교차 모서리에서 모든 메시 절점에 대한 용접 크기와 용접 목 크기를 계산합니다.
-
로컬 용접 부위 좌표계(WJC)를 각 절점에 설정합니다.
- 기초 재질 두께 tb를 끝난 파트의 두께로 결정합니다.
- 단위 길이당 용접 부분 Aw을 결정합니다.
- 편면 (SS) 용접: Aw = tw, 여기서 tw는 용접 목
- 양면 (DS) 용접: Aw = 2 × tw
- 단위 길이당 용접 단면 계수 Sw를 결정합니다.
- DS 필렛 용접: Sw = tw x tb
- DS 그루브 용접: Sw = (4 / 3) × (tw
3 / tb) – 2 × tw
2 + tw × tb
- SS 필렛 또는 그루브 용접: Sw = tw
2 / 6
- 끝난 파트의 교차 모서리에서 각 절점에 대한 로컬 WJC 시스템을 기반으로 하중 성분과 모멘트를 계산합니다. DS 용접에 대해서는, 이들 하중을 2로 나눕니다(계산은 용접 부위의 단위 길이당이 아닌, 용접의 단위 길이당임).
- Fs = 로컬 Us 축을 따르는 전단 하중.
- Fw = 로컬 Uw 축을 따르는 전단 하중.
-
Fj = 로컬l Uj 축을 따르는 수직 하중. 양수 Fj 값은 끝난 쉘의 윗면이 압축 상태임을 나타냅니다.
-
Mw = 로걸 용접 축 Uw를 기준으로 한 절점 굽힘 모멘트. 양수 Mw 값은 끝난 쉘의 윗면이 견인 상태임을 나타냅니다.

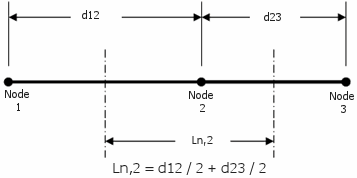

- 각 절점에 대한 절점 길이 Ln를 각 인접 절점에 대한 ½ 거리의 합으로 계산합니다.
- 각 절점에 대한 절점 길이를 기반으로 단위 길이당 응력 성분을 계산합니다.
- fs = (Fs / Ln) / Aw
- fw = (Fw / Ln) / Aw
- fj = (Fj / Ln) / Aw + ((Mw / Ln) / Sw)
- 용접 fweld에서의 단위 길이당 합력을 계산합니다.
- fweld = sqrt ( fs
2 + fw
2 + fj
2)
-
fweld = fallowable를 설정하여 끝난 파트의 교차 모서리에서 각 절점에 대한 필요한 용접 목 tw를 해석합니다. 여기에서 fallowable는 용접봉 허용 전단 응력입니다.
용접봉 재질의 허용 전단 응력이 다음과 같이 계산됩니다. 극한 전단 응력/ 안전 계수 일정한 규정에 따라 진행되는 엔지니어링 프로젝트는 반드시 규정에 명기된 표준 규격을 따라야 합니다.
- 끝난 파트의 교차 모서리의 각 절점에서 용접 크기 s를 계산합니다.
- SS 또는 DS 그루브 용접: s = tw
- SS 또는 DS 45° 필렛 용접: s = sqrt(2) × tw
