FeatureManager 디자인 트리 규칙

SOLIDWORKS 창 왼쪽의 FeatureManager 디자인 트리에서는 활성 파트, 어셈블리 또는 도면의 전체적인 개요를 볼 수 있습니다.

FeatureManager 디자인 트리는 다음 규칙을 사용합니다.

항목 아이콘 앞에 표시되며 항목에 관련 항목이 포함되어 있음을 나타냅니다. 를 클릭하여 아이템을 확장합니다.
확장한 모든 아이템을 동시에 축소하려면 Shift+C를 클릭하거나 트리 상단에 있는 문서 이름을 오른쪽 클릭한 후 항목 수축을 클릭합니다.
변경 시 모델을 재생성해야 하는 경우 피처, 파트 및 어셈블리보다 먼저 표시합니다.
동결 바에서 파트를 동결한 경우 파트 이름 뒤에 표시합니다.
도면뷰를 업데이트하는 동안 표시합니다.

스케치

스케치 앞에 다음 기호가 있습니다.

(+) 초과 정의
(–) 불완전 정의
(?) 스케치를 해석할 수 없음
접두사 없음 완전 정의

Errors and Warnings

파트, 피처 및 스케치 아이콘 앞에 오류 및 경고가 표시됩니다. 오류 찾기 대화 상자 및 도구 설명에 오류 및 경고가 설명됩니다.

모델에 오류가 있음
피처에 오류가 있음
노드 아래에 경고
피처 관련 경고

폴더 문제 표시기

폴더 이름 옆에 접두사 (-)가 표시되면 폴더에 문제가 있는 부품이 있는지 여부를 나타냅니다.

파트에서 이 접두사는 일부 피처에 불완전 정의된 스케치가 있거나 누락된 참조가 있음을 나타냅니다. 어셈블리에서 이 접두사는 일부 부품이 불완전 구속되어 있음을 나타냅니다.

이 접두사는 하위 폴더에 이러한 문제가 있는 피처 또는 부품이 포함된 경우에도 나타납니다.

어셈블리

어셈블리에서 부품의 인스턴스 뒤에 있는 꺽쇠 괄호 안에 항목 증분 번호 <n>이 나타납니다.

어셈블리 부품의 위치를 다음 표시로 알 수 있습니다.

(+) 초과 정의
(–) 불완전 정의
(?) 미해결
(f) 고정(위치가 고정됨)

어셈블리 메이트 앞에 다음 기호가 있습니다.

(+) 어셈블리에서 부품의 위치가 초과 정의된 것과 연관
(?) 미해결

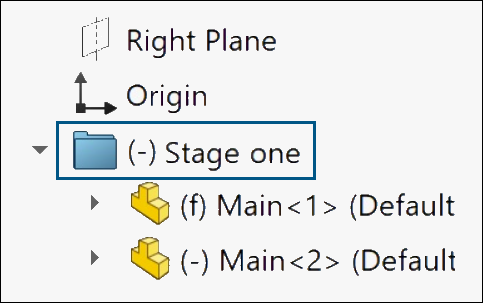

접두사는 폴더에 초과 정의된 부품, 불완전 정의된 부품, 고정 부품이 있으면 폴더 이름에 표시됩니다.

(+) 최소 한 개의 초과 정의된 부품이 들어 있습니다.
(–) 최소 한 개의 불완전 정의된 부품이 들어 있습니다.
(f) 고정 부품이 들어 있습니다.

폴더에 고정되지 않은 부품이 있으면 고정 접두사가 폴더 이름에 표시되지 않습니다.

외부 참조

외부 참조 상태의 경우 파트나 피처 다음에 다음 기호가 표시됩니다.

–> 외부 참조
-> * 잠긴 외부참조
-> x 분리된 외부참조
x 기호를 숨기려면 도구 > 옵션 > 시스템 옵션 > 외부 참조 를 클릭하고 피처 트리에서 분리된 외부 참조에 "x" 표시를 선택 취소합니다.
-> ? 상황 밖 외부참조
{->} 피처에 외부 참조가 있는 스케치가 포함되어 있습니다.
->{->} 피처에 외부 참조 및 외부 참조가 있는 스케치가 포함되어 있습니다.
{-> *x?} 피처에 여러 상태의 외부 참조가 있는 스케치가 포함되어 있습니다.

외부 참조 기호의 예:

외부 참조가 있는 스케치가 포함된 피처. 외부 참조 및 외부 참조가 있는 스케치가 포함된 피처. 여러 상태의 외부 참조가 있는 스케치가 포함된 피처.
