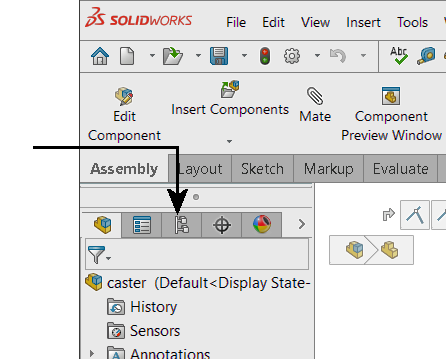

설정 보기 설정 보기를 사용하여 문서에서 파트 및 어셈블리의 여러 설정을 작성하고, 선택하고, 볼 수 있습니다. ConfigurationManager: CAD 제품군 탭은 3DEXPERIENCE Platform으로 업데이트된 모델에 대해 표시됩니다. ConfigurationManager 탭은 3DEXPERIENCE Platform으로 업데이트되지 않은 모델에 대해 표시됩니다. ConfigurationManager: CAD 제품군 탭에는 설정이 물리적 제품 및 표현으로 표시됩니다. 설정 보기를 분할하고 두 설정 보기 인스턴스를 표시하거나 FeatureManager 디자인 트리 또는 PropertyManager와 설정 보기를 결합할 수 있습니다. 설정 보기에는 표시 상태를 제어하는 섹션이 있습니다. 설정 보기에 엑세스하려면 ConfigurationManager를 클릭합니다. CAD 제품군 탭 또는 ConfigurationManager 탭을 클릭합니다. CAD 제품군 아이콘 CAD 제품군 개체 3DEXPERIENCE Platform과 다른 설정을 작성할 수 있는 개체입니다. 실제 제품 BOM에서 주문할 수 있는 품번을 가진 설정입니다. 표현 실제 제품의 상태를 나타내는 실제 제품의 종속 설정입니다. ConfigurationManager 아이콘 SOLIDWORKS 어셈블리 또는 파트. 설정이 수동으로 작성됩니다. 설정이 설계 변수 테이블과 함께 작성됩니다. 분해 상태 또는 파생 설정이 포함된 설정이 수동으로 작성됩니다. 분해 상태 또는 파생 설정이 포함된 설정이 설계 변수 테이블과 함께 작성됩니다. 설정에 최신 전체 데이터 세트가 있습니다. 다음에 저장할 때 설정에 대한 전체 데이터 세트를 생성합니다. 공유 설정 아이콘 Excel 설계 테이블 모델에 설계 변수 테이블이 포함되어 있을 때 표시됩니다. 오른쪽 클릭으로 설계 변수 테이블을 편집, 저장 또는 삭제할 수 있습니다. 설정 테이블 모델에 두 개 이상의 설정이 있을 때 표시됩니다. 마우스 오른쪽 버튼을 클릭하여 테이블을 수정합니다. PropertyManager Configuration Publisher 대화 상자에서 사용자 정의 PropertyManager를 정의할 때 표시됩니다. 이러한 PropertyManager에서는 어셈블리에 파트를 배치할 때 파트의 설정을 선택할 수 있습니다. PropertyManager를 수정하려면 오른쪽 클릭합니다. 상위 주제사용자 인터페이스 설정 미리보기 표시 파트나 어셈블리의 설정 미리보기를 PropertyManager에 표시할 수 있습니다. 따라서, 설정을 보기위해 열지 않아도 되며 이로 인해 복잡한 파트나 어셈블리 작업을 할 때 시간을 단축할 수 있습니다. PropertyManager에서 설정 미리보기를 표시하려면 ConfigurationManager 탭에서 미리 보려는 설정을 오른쪽 클릭하고 미리보기 표시를 선택합니다. 설정 미리보기가 PropertyManager에 나타납니다. 미리보기가 나타나지 않으면 각 설정을 열고 각 설정에서 문서를 저장합니다. 그러면 다음 번 미리보기 표시를 선택할 때 미리보기나 나타납니다. 미리보기를 숨기려면 그래픽 영역을 클릭합니다. 설정 분류 순서 사용자 정의 설정이 나열되는 순서를 지정할 수 있습니다.설정 정렬 순서 사용자 정의하는 방법: ConfigurationManager에서: CAD 제품군 탭 또는 ConfigurationManager 탭에서 최상위 수준 설정을 오른쪽 클릭하고 트리 순서를 클릭합니다. 옵션 선택: 옵션 설명 숫자 영숫자 값의 오름차순으로 정렬합니다. 리터럴 사전순으로 정렬합니다. 수동(끌어 놓기) 설정 트리에 있는 설정을 끕니다. 포인터를 놓으면 이동하는 구성이 하이라이트된 항목 바로 아래 놓입니다.ConfigurationManager 탭에서만 사용할 수 있습니다. 기록 기반 설정의 작성 날짜별로 정렬합니다(목록 맨 아래에 최근 작성된 설정이 표시됨). 설계 변수 테이블 설계 변수 테이블에서 설정 목록을 기준으로 정렬합니다.모델에 설계 변수 테이블이 있는 경우 사용할 수 있습니다.
설정 보기 설정 보기를 사용하여 문서에서 파트 및 어셈블리의 여러 설정을 작성하고, 선택하고, 볼 수 있습니다. ConfigurationManager: CAD 제품군 탭은 3DEXPERIENCE Platform으로 업데이트된 모델에 대해 표시됩니다. ConfigurationManager 탭은 3DEXPERIENCE Platform으로 업데이트되지 않은 모델에 대해 표시됩니다. ConfigurationManager: CAD 제품군 탭에는 설정이 물리적 제품 및 표현으로 표시됩니다. 설정 보기를 분할하고 두 설정 보기 인스턴스를 표시하거나 FeatureManager 디자인 트리 또는 PropertyManager와 설정 보기를 결합할 수 있습니다. 설정 보기에는 표시 상태를 제어하는 섹션이 있습니다. 설정 보기에 엑세스하려면 ConfigurationManager를 클릭합니다. CAD 제품군 탭 또는 ConfigurationManager 탭을 클릭합니다. CAD 제품군 아이콘 CAD 제품군 개체 3DEXPERIENCE Platform과 다른 설정을 작성할 수 있는 개체입니다. 실제 제품 BOM에서 주문할 수 있는 품번을 가진 설정입니다. 표현 실제 제품의 상태를 나타내는 실제 제품의 종속 설정입니다. ConfigurationManager 아이콘 SOLIDWORKS 어셈블리 또는 파트. 설정이 수동으로 작성됩니다. 설정이 설계 변수 테이블과 함께 작성됩니다. 분해 상태 또는 파생 설정이 포함된 설정이 수동으로 작성됩니다. 분해 상태 또는 파생 설정이 포함된 설정이 설계 변수 테이블과 함께 작성됩니다. 설정에 최신 전체 데이터 세트가 있습니다. 다음에 저장할 때 설정에 대한 전체 데이터 세트를 생성합니다. 공유 설정 아이콘 Excel 설계 테이블 모델에 설계 변수 테이블이 포함되어 있을 때 표시됩니다. 오른쪽 클릭으로 설계 변수 테이블을 편집, 저장 또는 삭제할 수 있습니다. 설정 테이블 모델에 두 개 이상의 설정이 있을 때 표시됩니다. 마우스 오른쪽 버튼을 클릭하여 테이블을 수정합니다. PropertyManager Configuration Publisher 대화 상자에서 사용자 정의 PropertyManager를 정의할 때 표시됩니다. 이러한 PropertyManager에서는 어셈블리에 파트를 배치할 때 파트의 설정을 선택할 수 있습니다. PropertyManager를 수정하려면 오른쪽 클릭합니다. 상위 주제사용자 인터페이스 설정 미리보기 표시 파트나 어셈블리의 설정 미리보기를 PropertyManager에 표시할 수 있습니다. 따라서, 설정을 보기위해 열지 않아도 되며 이로 인해 복잡한 파트나 어셈블리 작업을 할 때 시간을 단축할 수 있습니다. PropertyManager에서 설정 미리보기를 표시하려면 ConfigurationManager 탭에서 미리 보려는 설정을 오른쪽 클릭하고 미리보기 표시를 선택합니다. 설정 미리보기가 PropertyManager에 나타납니다. 미리보기가 나타나지 않으면 각 설정을 열고 각 설정에서 문서를 저장합니다. 그러면 다음 번 미리보기 표시를 선택할 때 미리보기나 나타납니다. 미리보기를 숨기려면 그래픽 영역을 클릭합니다. 설정 분류 순서 사용자 정의 설정이 나열되는 순서를 지정할 수 있습니다.설정 정렬 순서 사용자 정의하는 방법: ConfigurationManager에서: CAD 제품군 탭 또는 ConfigurationManager 탭에서 최상위 수준 설정을 오른쪽 클릭하고 트리 순서를 클릭합니다. 옵션 선택: 옵션 설명 숫자 영숫자 값의 오름차순으로 정렬합니다. 리터럴 사전순으로 정렬합니다. 수동(끌어 놓기) 설정 트리에 있는 설정을 끕니다. 포인터를 놓으면 이동하는 구성이 하이라이트된 항목 바로 아래 놓입니다.ConfigurationManager 탭에서만 사용할 수 있습니다. 기록 기반 설정의 작성 날짜별로 정렬합니다(목록 맨 아래에 최근 작성된 설정이 표시됨). 설계 변수 테이블 설계 변수 테이블에서 설정 목록을 기준으로 정렬합니다.모델에 설계 변수 테이블이 있는 경우 사용할 수 있습니다.
설정 미리보기 표시 파트나 어셈블리의 설정 미리보기를 PropertyManager에 표시할 수 있습니다. 따라서, 설정을 보기위해 열지 않아도 되며 이로 인해 복잡한 파트나 어셈블리 작업을 할 때 시간을 단축할 수 있습니다. PropertyManager에서 설정 미리보기를 표시하려면 ConfigurationManager 탭에서 미리 보려는 설정을 오른쪽 클릭하고 미리보기 표시를 선택합니다. 설정 미리보기가 PropertyManager에 나타납니다. 미리보기가 나타나지 않으면 각 설정을 열고 각 설정에서 문서를 저장합니다. 그러면 다음 번 미리보기 표시를 선택할 때 미리보기나 나타납니다. 미리보기를 숨기려면 그래픽 영역을 클릭합니다.
설정 분류 순서 사용자 정의 설정이 나열되는 순서를 지정할 수 있습니다.설정 정렬 순서 사용자 정의하는 방법: ConfigurationManager에서: CAD 제품군 탭 또는 ConfigurationManager 탭에서 최상위 수준 설정을 오른쪽 클릭하고 트리 순서를 클릭합니다. 옵션 선택: 옵션 설명 숫자 영숫자 값의 오름차순으로 정렬합니다. 리터럴 사전순으로 정렬합니다. 수동(끌어 놓기) 설정 트리에 있는 설정을 끕니다. 포인터를 놓으면 이동하는 구성이 하이라이트된 항목 바로 아래 놓입니다.ConfigurationManager 탭에서만 사용할 수 있습니다. 기록 기반 설정의 작성 날짜별로 정렬합니다(목록 맨 아래에 최근 작성된 설정이 표시됨). 설계 변수 테이블 설계 변수 테이블에서 설정 목록을 기준으로 정렬합니다.모델에 설계 변수 테이블이 있는 경우 사용할 수 있습니다.
