도면에서의 분해도

기존의 어셈블리 분해도를 사용하여 분해 도면뷰를 작성할 수 있습니다. 실제 뷰는 모델뷰이며 주로 등각 보기가 사용됩니다.

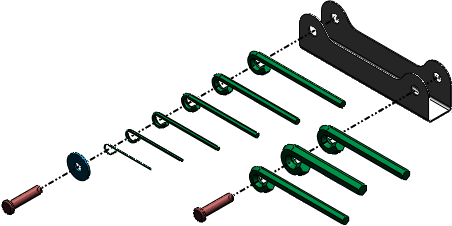

1. 어셈블리에서:
   1. 새로운 설정을 작성합니다. 자세한 내용은 수동으로 설정 작성하기를 참조하십시오.
   2. 분해도를 작성합니다. 자세한 내용은 어셈블리의 분해도를 참조하십시오.

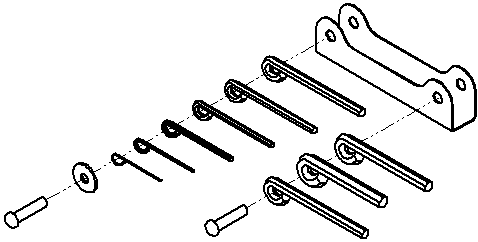

2. 도면에서:
   1. 분해도에 필요한 방향을 사용하여 어셈블리의 모델뷰를 삽입합니다. 자세한 내용은 모델뷰를 참조하십시오.



   2. 도면뷰를 오른쪽 클릭하고 속성을 클릭합니다.
   3. 도면뷰 속성 대화 상자의 설정 정보 아래에서 분해된 상태 또는 모델 분리 상태로 표시를 선택합니다.

   또는 이러한 도면뷰를 분해된 상태로 표시하려면 다음을 수행할 수 있습니다.

   • 도면뷰를 오른쪽 클릭하고 분해된 상태로 보이기를 클릭합니다.
   • 도면뷰 PropertyManager의 참조 설정 아래에서 분해된 상태 또는 모델 분리 상태로 표시를 선택합니다.
