분해도에 회전 포함

선형 평행이동을 사용 또는 사용하지 않고 부품을 회전하는 분해도 단계를 작성할 수 있습니다.

어셈블리에서 분해도를 작성하려면 삽입 > 분해도을(를) 클릭합니다.

분해도 단계에 회전을 포함시키는 방법:

  1. PropertyManager가 열린 상태에서 분해 단계에서 회전시킬 부품을 선택합니다.

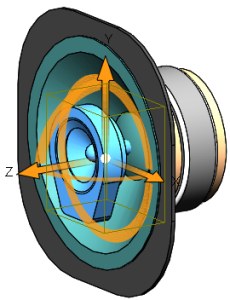

    회전 및 평행이동 핸들이 나타납니다.

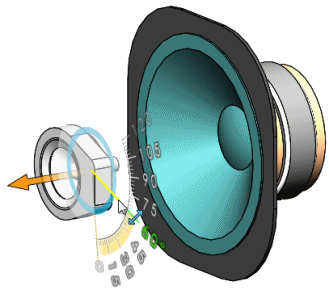

  2. 회전 방향 핸들을 선택하고 회전시킵니다.

    회전과 병진을 동일한 분해 단계에 포함시킬 수 있습니다. PropertyManager에서 분해 단계 병진 거리 및 회전 각도 값을 편집할 수 있습니다.

  3. 마침을 클릭합니다.

회전 분해 단계 보기

eDrawings 프로그램에서는 선형 평행이동을 사용 또는 사용하지 않고 부품을 회전하는 분해도 단계 및 어셈블리 파일에 저장된 회전 분해 단계를 볼 수 있습니다.
