방사 분해

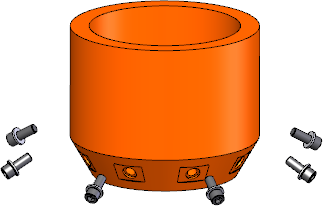

한 단계에서 기준축에 대해 원호/원통형으로 정렬된 부품을 분해할 수 있습니다.

축을 따라 분할하여 방사형으로 분해할 수 있습니다.

기준축에 대해 부품을 원호로 분해하려면 다음을 수행합니다.

1. 어셈블리에서 분해도 (어셈블리 도구 모음) 또는 삽입 > 분해도를 클릭합니다.
2. 분해 PropertyManager의 단계 추가 아래에서 방사 단계 를 클릭합니다.
3. 분해 단계 부품 에서 분해할 부품을 선택합니다.
4. 그래픽 영역에서 핸들을 끌어다 놓습니다.
5. 를 클릭합니다.
