선형 및 원형 부품 패턴의 개별 인스턴스에 대한 선형 또는 각도 간격을 변경하여 패턴 간격을 덮어쓸 수 있습니다.

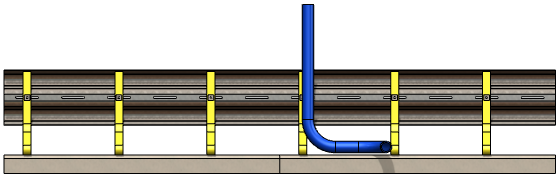

이 예제에서는 브래킷을 파이프에서 멀리 이동하여 선형 부품 패턴의 인스턴스를 수정합니다.
패턴에서 인스턴스를 수정하는 방법:
- 선형 부품 패턴이 포함된 모델을 엽니다.
- FeatureManager 디자인 트리에서 선형 부품 패턴을 오른쪽 클릭하고 피처 편집
을 클릭합니다.
- PropertyManager의 인스턴스 덮어쓰기에서 수정된 인스턴스
를 클릭합니다. 그래픽 영역에서 패턴 인스턴스에 분홍색 선택 구를 표시합니다.
- 파이프에 가장 가까운 인스턴스에 대한 선택 구를 클릭하고 인스턴스 수정을 클릭합니다.

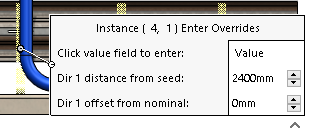

- 속성 표시기에서 공칭에서 방향 1 오프셋의 값을 -60mm로 수정하고 속성 표시기 외부를 클릭합니다.
그림자 인스턴스가 새 위치에 표시됩니다.
- PropertyManager에서
를 클릭합니다. 브래킷은 더 이상 파이프 뒤에 없습니다.
