Przykłady automatycznego rozmieszczenia wymiarów

Na ilustracjach przedstawiono zwymiarowaną geometrię przed i po automatycznym rozmieszczeniu:

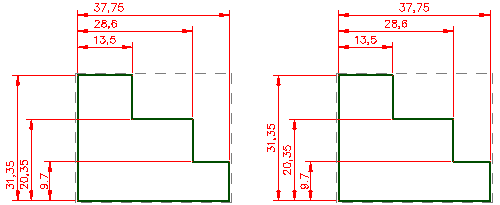

Wymiary są rozmieszczone od najmniejszych (najbliżej geometrii) do największych.

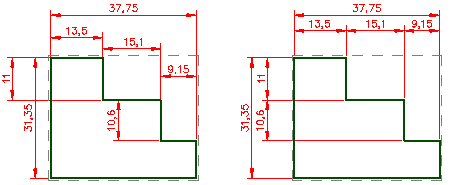

Wymiary są wyrównane względem siebie.

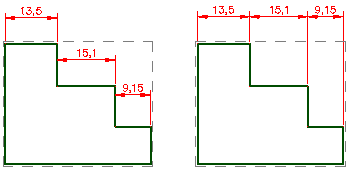

Wymiary są rozmieszczone równomiernie i wyrównane względem siebie.
Tekst wymiaru jest wyśrodkowany między liniami pomocniczymi.
