Przykłady autowymiarowania

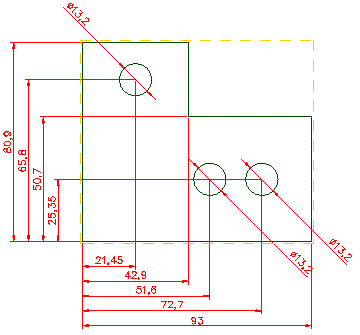

Autowymiarowanie wymiarów linii bazowej

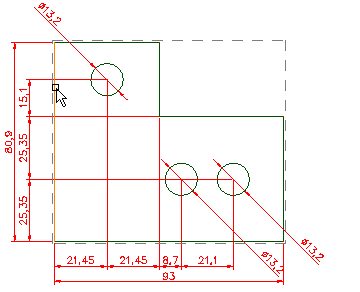

Autowymiarowanie wymiarów kontynuowanych

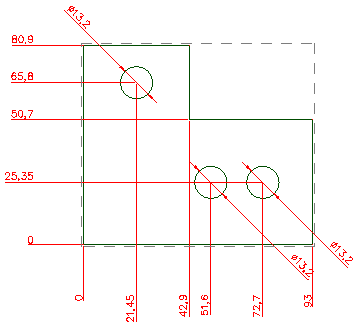

Autowymiarowanie wartości współrzędnych
