Tworzenie wielobrył

Polecenie PolySolid służy do rysowania brył 3D w kształcie ścian wielobocznych.

Wielobryły mogą zawierać proste i zakrzywione segmenty o określonej wysokości i szerokości.

Aby utworzyć wielobryły, należy użyć jednej z poniższych metod:

  • Określić pojedynczo wierzchołki.
  • Przekształć istniejące elementy 2D, takie jak linie, polilinie, łuki, okręgi, elipsy i splajny.

Elementy wielobrył to bryły 3D, które można modyfikować za pomocą poleceń edycji brył 3D.

Aby utworzyć wielobryły, określając wierzchołki:

  1. Kliknąć kolejno Bryły > Rysuj > Wielobryła (lub wpisać PolySolid).
  2. Można również skonfigurować następujące ustawienia:
    • Wysokość. Określa wysokość wielobryły.
    • Szerokość. Określa szerokość wielobryły.
    • Justowanie. Określa położenie wielobryły względem linii definiującej wielobryłę (środek, lewa lub prawa strona).
  3. W obszarze graficznym określić punkt początkowy pierwszego segmentu wielobryły.
  4. Określić opcje dla następnego segmentu:
    • Łuk. Zmienia typ segmentu na łuk.
    • Cofnij. Cofa poprzedni segment.
  5. Określić punkt końcowy segmentu.
  6. Wykonać jedną z następujących czynności:
    • Określić każdy kolejny segment zgodnie instrukcjami 4 i 5.
    • Po określeniu co najmniej dwóch segmentów wybrać opcję Zamknij, aby utworzyć zamkniętą wielobryłę, lub nacisnąć klawisz Enter.

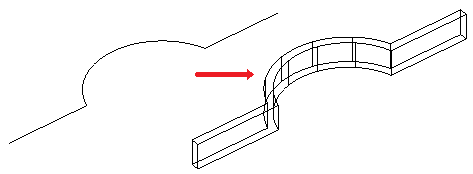

Aby utworzyć wielobryły z istniejących elementów:

  1. Kliknąć kolejno Bryły > Rysuj > Wielobryła (lub wpisać PolySolid).
  2. Można również skonfigurować następujące ustawienia:
    • Wysokość. Określa wysokość wielobryły.
    • Szerokość. Określa szerokość wielobryły.
    • Justowanie. Określa położenie wielobryły względem elementu definiującego wielobryłę (środek, lewa lub prawa strona).
  3. Skonfigurować opcję Element.
  4. Wybrać elementy do konwersji w obszarze graficznym i nacisnąć klawisz Enter.
  5. Nacisnąć klawisz Enter.

    Zostanie utworzona wielobryła z określoną wysokością i szerokością.

    Aby uniknąć tworzenia pojedynczych wielobrył z kolejnych linii i łuków, należy użyć polilinii jako elementów bazowych.

Dostęp

Polecenie: PolySolid

Menu: Bryły > Rysuj > Wielobryła

Temat nadrzędny

Tworzenie brył
