Podstawowe informacje o blokach niestandardowych

Bloki niestandardowe są blokami, dla których należy definiować reguły i powiązania umożliwiające szybką zmianę rozmiaru, obrotu i wyglądu przy wstawianiu do rysunków.

Bloków niestandardowych należy używać w przypadku projektów z wieloma podobnymi blokami. Bloki niestandardowe ograniczają czas szkicowania i liczbę bloków do zarządzania.

Na przykład można zdefiniować pojedynczy blok niestandardowy reprezentujący prostokątny stół z krzesłami na rysunku. Blok niestandardowy umożliwia reprezentację innych stołów o różnych długościach przy zachowaniu rozmiaru i względnych pozycji krzeseł. Można zmodyfikować blok niestandardowy, aby reprezentować stoły z różną liczbą krzeseł lub stoły o innych kształtach.

Oprócz elementów geometrycznych definicje bloków niestandardowych zawierają operacje specjalne, takie jak elementy, działania i powiązania:

• Elementy definiują punkty uchwytu i dostosowane właściwości bloku niestandardowego.
• Działania określają sposób zmiany bloków niestandardowych odniesienia podczas manipulowania punktami uchwytu i modyfikowania dostosowanych właściwości.
• Powiązania definiują relacje między elementami bloku niestandardowego.

Można utworzyć blok niestandardowy z istniejącego bloku poprzez dodanie operacji do definicji bloku w Edytorze bloków.

Operacje bloków niestandardowych pozwalają:

• Utworzyć dodatkowe punkty uchwytu w podzestawie elementów bloku, aby umożliwić przenoszenie, rozciąganie, obracanie, skalowanie, stosowanie szyku i stosowanie odbicia lustrzanego (elementy i działania)

  Elementy, takie jak elementy punktowe, liniowe, biegunowe, XY, obrót i lustro, definiują punkty uchwytu w elementach geometrycznych w bloku. Do każdego elementu można zastosować działania. W odwołaniu bloku działania zachowują się podobnie do poleceń. Patrz Dodawanie elementów.

• Zdefiniować uprzednio zdefiniowane zestawy i wartości dostosowanych właściwości.

  Można użyć tabeli wartości, aby skojarzyć listę wartości dostosowanych właściwości z blokiem niestandardowym. Patrz Kojarzenie danych z blokami niestandardowymi.

• Zdefiniować określone powiązania w celu utrzymania relacji między elementami bloku. Patrz Praca z powiązaniami.
• Ograniczać wymiary elementów do określonych wartości i przyrostów (zestawy wartości)
• Zdefiniować zbiory elementów wyświetlanych w odniesieniu bloku

  Stany widoczności umożliwiają określenie elementów bloku niestandardowego wyświetlanych w odniesieniu bloku. Patrz Kontrolowanie widoczności elementów bloków niestandardowych.

Po wstawieniu bloku niestandardowego do rysunku można go wybrać i zmodyfikować wygląd bloku niestandardowego przy użyciu punktów uchwytu i dostosowanych właściwości dodanych do definicji bloku niestandardowego. Na przykład:

• Zmodyfikować odniesienia bloku w ramach określonych powiązań
• Wybierać warianty w bloku
• Zmienić wygląd poprzez włączenie lub wyłączenie określonych elementów
• Przechodzić przez zestaw punktów bazowych podczas wstawiania bloków niestandardowych
• Określać formy i rozmiary na podstawie wstępnie zdefiniowanych zestawów i wartości

Uwaga: Polecenie ResetBlock pozwala zresetować odniesienia bloku do wartości domyślnych definicji bloku niestandardowego.

Różnice między blokami prostymi a blokami niestandardowymi

• Odniesienie bloku prostego zawsze ma tylko jeden punkt uchwytu w punkcie bazowym bloku. Odniesienie bloku niestandardowego ma dodatkowe punkty uchwytu określone w definicji bloku niestandardowego.
• Wszystkie odniesienia bloku prostego wyglądają dokładnie tak samo. Ponadto zmiana odniesienia bloku zmienia definicję bloku i wszystkie odniesienia bloku. Odniesienia bloku niestandardowego mogą wyglądać różnie i można modyfikować je oddzielnie z definicji bloku niestandardowego. Zmiana odniesienia bloku niestandardowego nie aktualizuje wszystkich odniesień.

Edytor bloków

Edytor bloków jest środowiskiem, w którym można rysować i modyfikować elementy geometryczne bloków. Ponadto Edytor bloków udostępnia narzędzia do dodawania powiązań, elementów i działań do definiowania bloków niestandardowych.

Aby otworzyć Edytor bloków, użyć polecenia EditBlock. Patrz Korzystanie z Edytora bloków.

Uwaga: Podczas otwierania Edytora bloków wyświetlana jest tylko geometria bloku niestandardowego. Początkiem układu współrzędnych jest punkt wstawienia bloku.

Dodawanie elementów i działań

Edytor bloków pozwala w dowolnym momencie dodać elementy i działania do definicji bloku, co umożliwia kontrolowanie wyglądu bloku później, po wprowadzeniu bloku do rysunku.

Działania określają sposób zmiany bloku, natomiast Elementy określają elementy bloku niestandardowego, na które wpływa skojarzone działanie.

Otworzyć definicję bloku w Edytorze bloków, umieścić odpowiedni element na każdym elemencie do zmodyfikowania w odniesieniu bloku i zastosować wymagane działania. Element definiuje punkty uchwytu i dostosowane właściwości, które są widoczne poza Edytorem bloków.

W odniesieniu bloku każdy element jest wyświetlany jako specjalny punkt uchwytu skojarzony z działaniem. Dostosowane właściwości zdefiniowane przez element są wyświetlane w palecie Właściwości, w części Dostosowane. Przeniesienie punktu uchwytu lub modyfikacja właściwości wyzwala skojarzone działanie, co zmienia wygląd odniesienia bloku niestandardowego.

Przykład:

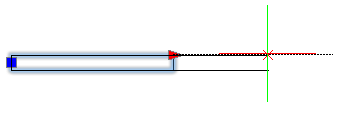

Na przykład można umieścić element liniowy (z jednym punktem uchwytu) wzdłuż ściany, aby określić zmianę podczas wstawiania. Aby zmienić długość ściany, należy przypisać działanie Rozciągnij do elementu liniowego. W odniesieniu bloku punkt uchwytu umożliwia wydłużenie ściany.

Uwaga: Elementów i działań można używać tylko w określonych kombinacjach. Patrz Informacje o elementach bloków niestandardowych.

Dodawanie powiązań

Powiązania w definicjach bloku niestandardowego umożliwiają określenie relacji między elementami. Edytor bloków zawiera powiązania geometryczne, które można dodać do definicji bloku niestandardowego. Patrz Powiązania geometryczne.

Ponadto narzędzia powiązań wymiarowych umożliwiają utrzymanie określonej wartości odległości, długości, średnicy, promienia i kąta między elementami definicji bloku niestandardowego.

Uwaga: Powiązania wymiarowe są niedostępne w interfejsie Edytora bloków.

Aby dodać powiązanie wymiarowe do definicji bloku:

1. Wpisać EditBlock w wierszu polecenia.
2. W obszarze graficznym określić blok.
3. W oknie dialogowym Edytuj blok kliknąć OK.
4. W Edytorze bloków wpisać polecenie DimensionalConstraint w wierszu polecenia.
5. Postępować zgodnie z poleceniami.
6. Wpisać CBSave w wierszu polecenia, aby zapisać blok niestandardowy.
